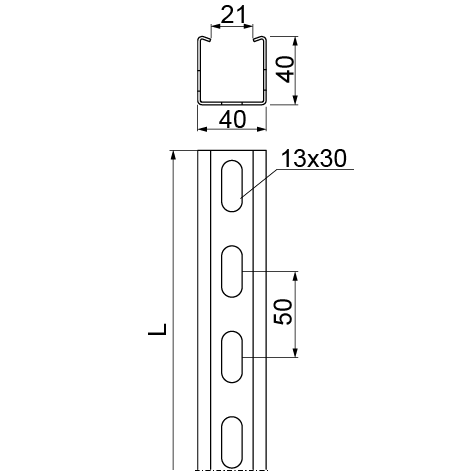

CWP/CWOP40H40 Ceownik wzmocniony

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych. Jako
element wsporczy dla wysięgników: WW,
WWS/WWSO, WS, WSZ, WZS, WWC, WWCN,
WMC/WMCO, WMCN, WPL, WWD, WPT, WTL
i WWT.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011, dla zamówień
powyżej 300 m
E- stal kwasoodporna, odcinki do 3 mb,
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Szerokość ceowników wykonanych z blachy o grubości 3 mm
wynosi 40,5 mm. Na duże zamówienie, możliwość wykonania dowolnych
odcinków do 6 m oraz ceownika z blachy o grubości 2,5 mm.
Do montażu ceownika z łącznikiem należy użyć śrub SGKM10x20
lub SGM10x20.

Proponujemy zamiennik CM...41H41 o szerszej
gamie długości

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CWP/CWOP40H40/02
Trasy kablowe - BAKS
611102
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
0,26
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CWP/CWOP40H40/03
Trasy kablowe - BAKS
611103
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,39
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CWP/CWOP40H40/04
Trasy kablowe - BAKS
611104
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
0,52
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CWP/CWOP40H40/05
Trasy kablowe - BAKS
611105
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
0,65
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CWP/CWOP40H40/1
Trasy kablowe - BAKS
611110
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CWP/CWOP40H40/2
Trasy kablowe - BAKS
611120
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
2,60
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CWP/CWOP40H40/3
Trasy kablowe - BAKS
611130
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,90
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CWP/CWOP40H40/6
Trasy kablowe - BAKS
611160
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
7,80
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
1,50
Pole przekroju poprzecznego
(cm2)
Oś Y
Środek ciężkości "otwartego"
e1
(m)
Środek ciężkości
e2
(mm)
Moment bezwładności
Iy
(cm4)
3,395
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
Promień bezwładności
iy
(cm)
Oś Z
Moment bezwładności
Iz
(cm4)
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
Promień bezwładności
iz
(cm)
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
