CZDC...H50N Czwórnik

2,0
Informacje

Rozgałęzienie trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 8 łączników LDCH...N i 32 kpl. śrub SGKM8x14

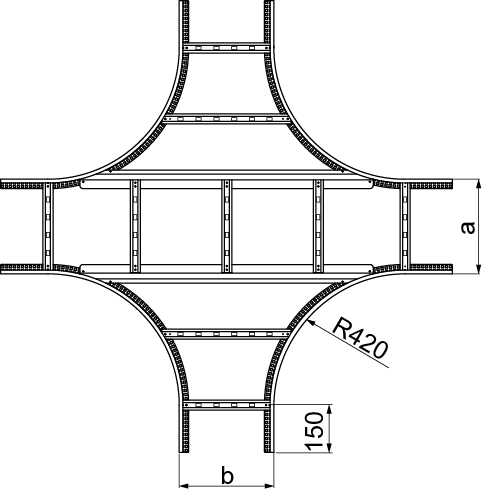

– przy nietypowych zamówieniach należy podać wymiar a i b (jeżeli a=200 i b=400 zamawiana kształtka powinna mieć symbol CZD...200/400/200/400H…)
– opcja E90 dla szerokości 100 - 400 mm

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
CZDC100H50N
Trasy kablowe - BAKS
457510
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
7,94
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
CZDC200H50N
Trasy kablowe - BAKS
457520
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
8,89
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
CZDC300H50N
Trasy kablowe - BAKS
457530
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
10,02
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
CZDC400H50N
Trasy kablowe - BAKS
457540
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
11,17
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
CZDC500H50N
Trasy kablowe - BAKS
457550
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
12,32
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
CZDC600H50N
Trasy kablowe - BAKS
457560
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
13,46
Trasy kablowe - BAKS
2
Plik *.std Dodaj
