CZDC...H80N Czwórnik

2,0
Informacje

Rozgałęzienie trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 6 łączników LDCH... i 48 kpl. śrub SGKM8x14 lub SGM8x14

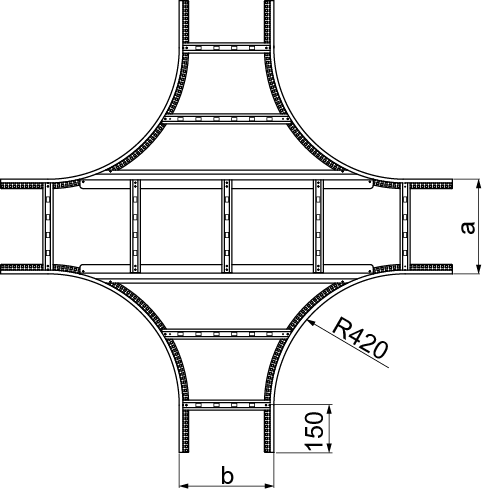

– przy nietypowych zamówieniach należy podać wymiar a i b (jeżeli a=400, b=600 zamawiana kształtka powinna mieć symbol TD...400/600/400H…)

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Szerokość a=b (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.) Plik 3D
CZDC100H80N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
9,48
Trasy kablowe - BAKS
496910
Trasy kablowe - BAKS
1
Plik *.std Dodaj
CZDC200H80N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
10,42
Trasy kablowe - BAKS
496920
Trasy kablowe - BAKS
1
Plik *.std Dodaj
CZDC300H80N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
11,56
Trasy kablowe - BAKS
496930
Trasy kablowe - BAKS
1
Plik *.std Dodaj
CZDC400H80N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
12,70
Trasy kablowe - BAKS
496940
Trasy kablowe - BAKS
1
Plik *.std Dodaj
CZDC500H80N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
13,85
Trasy kablowe - BAKS
496950
Trasy kablowe - BAKS
1
Plik *.std Dodaj
CZDC600H80N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
15
Trasy kablowe - BAKS
496960
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Przykłady
