Informacje

Prowadzenie trasy kablowej w halach lub miejscach o ograniczonej ilości konstrukcji wsporczych.
Duża wytrzymałość koryt pozwala na stosowanie podpór nawet co 8 m.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02

E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– drabina ze szczeblami przystosowanymi do montowania uchwytów kablowych UK/UKO... i UKP...
– przy dużych zamówieniach możliwość wykonania: drabinek o długościach od 2 do 12 m i drabinek z blachy o grubościach 1,2 lub 2,5 mm

- opcja E - tylko dla odcinków do 3 m - wykonanie bez przetłoczeń w bokach i z rzadszą perforacją w dnie burty (istnieje możliwość dostarczenia do klienta połączonych łącznikami dwóch odcinków 3 m dających długość 6 m)

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

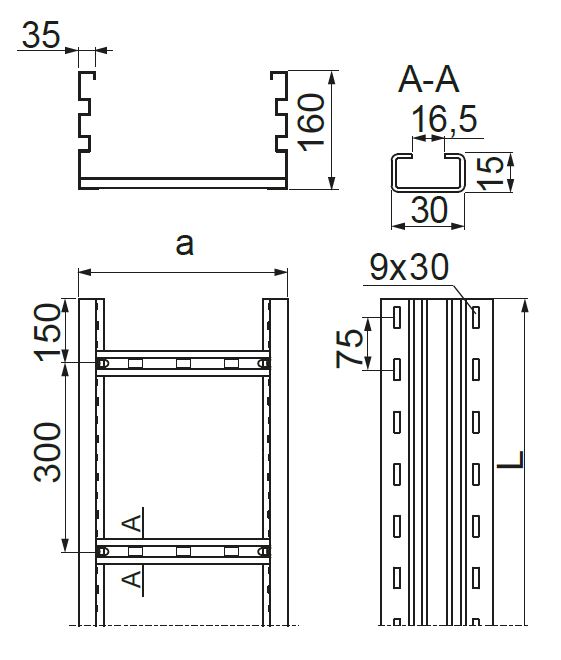

Symbol Wymiar L (mm) Wymiar a (mm) Numer katalogowy Ilość w opakowaniu (szt. / m. b.) Ciężar 1mb (kg) Przekrój użyteczny (mm2) Plik 3D
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
29800 mm
DSP200H160/6
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
442016
Trasy kablowe - BAKS
1 / 6 szt. / m. b.
Trasy kablowe - BAKS
6,84 kg
Trasy kablowe - BAKS
29 800
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
40600 mm
DSP300H160/6
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
443016
Trasy kablowe - BAKS
1 / 6 szt. / m. b.
Trasy kablowe - BAKS
7,12 kg
Trasy kablowe - BAKS
40 600
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
54700 mm
DSP400H160/6
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
444016
Trasy kablowe - BAKS
1 / 6 szt. / m. b.
Trasy kablowe - BAKS
7,41 kg
Trasy kablowe - BAKS
54 700
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
68900 mm
DSP500H160/6
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
445016
Trasy kablowe - BAKS
1 / 6 szt. / m. b.
Trasy kablowe - BAKS
7,70 kg
Trasy kablowe - BAKS
68 900
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
93800 mm
DSP600H160/6
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
446016
Trasy kablowe - BAKS
1 / 6 szt. / m. b.
Trasy kablowe - BAKS
7,99 kg
Trasy kablowe - BAKS
93 800
Plik *.std Dodaj
