KDS/KDSOH60 Korytko siatkowe H60

Trasy kablowe - BAKS
Informacje

Prowadzenie trasy kablowej.

Materiał

Drut cynkowany galwanicznie

Na zamówienie:

F - Drut cynkowany metodą zanurzeniową

PN-EN ISO 1461:2011

E - Drut kwasoodporny

L - Lakierowanie w standardowym kolorze RAL

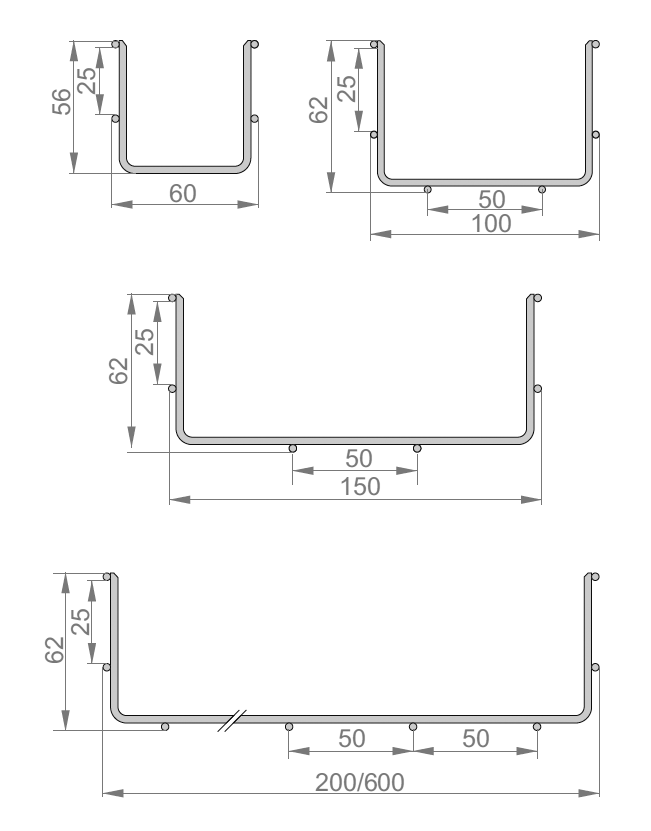

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Szerokość a (mm) Długość L (mm) Przekrój użyteczny
(mm2)
Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Plik 3D
Trasy kablowe - BAKS
60 mm
Trasy kablowe - BAKS
2200 mm
KDS/KDSO60H60/3
Trasy kablowe - BAKS
970106
Trasy kablowe - BAKS
60
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2 200
Trasy kablowe - BAKS
0,55 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
4300 mm
KDS/KDSO100H60/3
Trasy kablowe - BAKS
970110
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4 300
Trasy kablowe - BAKS
0,79 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
150 mm
Trasy kablowe - BAKS
7000 mm
KDS/KDSO150H60/3
Trasy kablowe - BAKS
970115
Trasy kablowe - BAKS
150
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
7 000
Trasy kablowe - BAKS
0,85 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
9400 mm
KDS/KDSO200H60/3
Trasy kablowe - BAKS
970120
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
9 400
Trasy kablowe - BAKS
1,09 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
14600 mm
KDS/KDSO300H60/3
Trasy kablowe - BAKS
970130
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
14 600
Trasy kablowe - BAKS
1,76 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
19800 mm
KDS/KDSO400H60/3
Trasy kablowe - BAKS
970140
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
19 800
Trasy kablowe - BAKS
2,14 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
25000 mm
KDS/KDSO500H60/3
Trasy kablowe - BAKS
970150
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
25 000
Trasy kablowe - BAKS
3,09 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
30200 mm
KDS/KDSO600H60/3
Trasy kablowe - BAKS
970160
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
30 200
Trasy kablowe - BAKS
3,56 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 2
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 3
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 4
Trasy kablowe - BAKS
Trasy kablowe - BAKS


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
