KDSH110 Korytko siatkowe H110

Informacje

Prowadzenie trasy kablowej.

Materiał

Drut cynkowany galwanicznie
Na zamówienie:
F- drut cynkowany metodą zanurzeniową
PN-EN ISO 1461:2011
E- drut kwasoodporny
L- lakierowanie w standardowym kolorze RAL

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

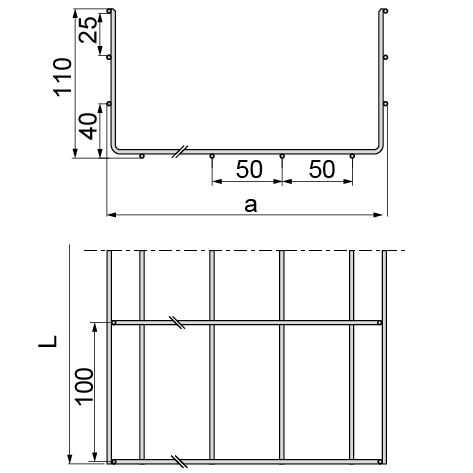

Symbol Numer katalogowy Szerokość a (mm) Przekrój użyteczny
(mm2)
Długość L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Plik 3D
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
8600 mm
KDS100H110/3
Trasy kablowe - BAKS
920110
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
8 600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,10 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
18600 mm
KDS200H110/3
Trasy kablowe - BAKS
920120
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
18 600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,76 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
28800 mm
KDS300H110/3
Trasy kablowe - BAKS
920130
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
28 800
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,14 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
39000 mm
KDS400H110/3
Trasy kablowe - BAKS
920140
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
39 000
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,09 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
49200 mm
KDS500H110/3
Trasy kablowe - BAKS
920150
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
49 200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,56 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
59400 mm
KDS600H110/3
Trasy kablowe - BAKS
920160
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
59 400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4,03 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
