KDS...H35 Korytko siatkowe

Informacje

Prowadzenie trasy kablowej.

Materiał

G - ocynk galwaniczny
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– wszystkie druty w korytkach siatkowych są sfazowane co zapobiega uszkodzeniu kabli
– proces cynkowania galwanicznego jest ostatnim, po zgrzewaniu i gięciu, co gwarantuje najwyższą jakość powłoki antykorozyjnej

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

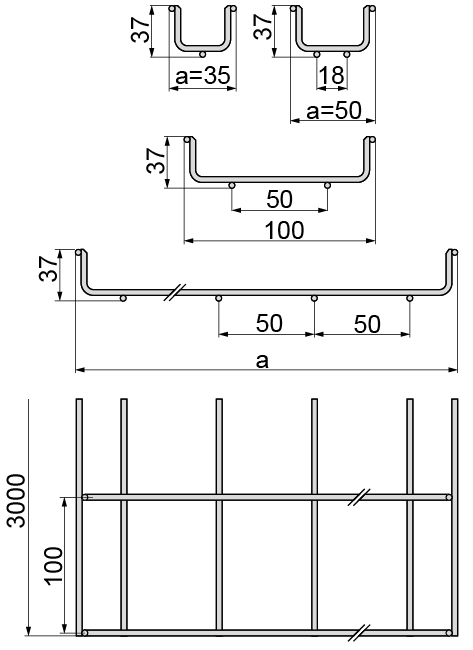

Symbol Numer katalogowy Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Przekrój użyteczny (mm2) Plik 3D
Trasy kablowe - BAKS
35 mm
Trasy kablowe - BAKS
450 mm
KDS35H35/3
Trasy kablowe - BAKS
930111
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,36 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Trasy kablowe - BAKS
450
Plik *.std Dodaj
Trasy kablowe - BAKS
50 mm
Trasy kablowe - BAKS
800 mm
KDS50H35/3
Trasy kablowe - BAKS
930112
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,46 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Trasy kablowe - BAKS
800
Plik *.std Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
1900 mm
KDS100H35/3
Trasy kablowe - BAKS
930110
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,51 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Trasy kablowe - BAKS
1 900
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
4200 mm
KDS200H35/3
Trasy kablowe - BAKS
930120
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,78 kg
Trasy kablowe - BAKS
6 / 18 szt. / m. b.
Trasy kablowe - BAKS
4 200
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
6500 mm
KDS300H35/3
Trasy kablowe - BAKS
930130
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,06 kg
Trasy kablowe - BAKS
6 / 18 szt. / m. b.
Trasy kablowe - BAKS
6 500
Plik *.std Dodaj
