KZLCH100 Korytko z łącznikiem wspawanym

2,0 Trasy kablowe - BAKS
Informacje

Prowadzenie trasy kablowej.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E- stal nierdzewna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

- do montażu proponujemy 10 kpl. śrub SGKFM8x14 lub SGFM8x14.

- otwory odwadniające i do mocowania przewodów co 500 mm

Uwaga
Zintegrowane łączniki. Montaż nie wymaga stosowania dodatkowych łączników.
Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

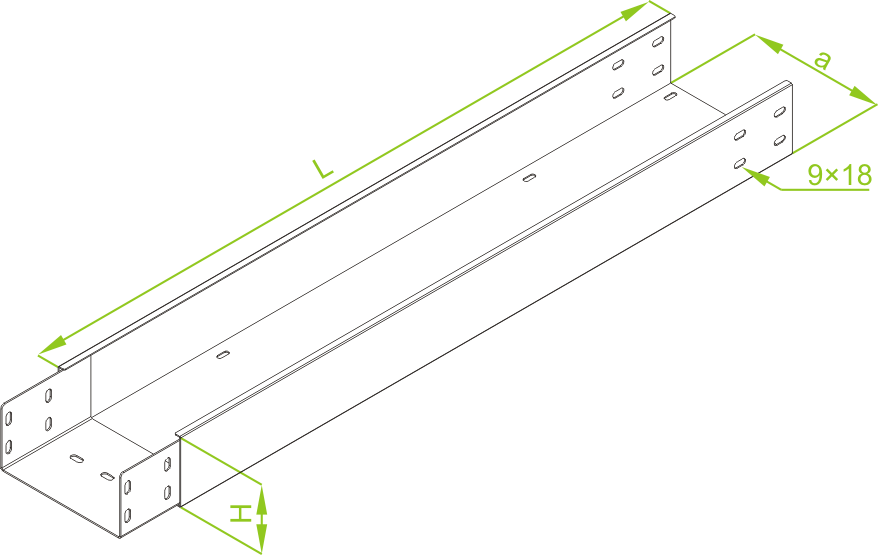

Symbol Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Numer katalogowy Ilość w opakowaniu (szt. / m. b.) Przekrój użyteczny (mm2)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
9800 mm
KZLC100H100/3
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
6,17 kg
Trasy kablowe - BAKS
312910
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
9 800
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
19800 mm
KZLC200H100/3
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
8,22 kg
Trasy kablowe - BAKS
312920
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
19 800
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
29800 mm
KZLC300H100/3
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
10,16 kg
Trasy kablowe - BAKS
312930
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
29 800
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
39800 mm
KZLC400H100/3
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
12,11 kg
Trasy kablowe - BAKS
312940
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
39 800
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
49800 mm
KZLC500H100/3
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
14,06 kg
Trasy kablowe - BAKS
312950
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
49 800
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
59800 mm
KZLC600H100/3
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
16,01 kg
Trasy kablowe - BAKS
312960
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
59 800
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 2
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 3
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 4
Trasy kablowe - BAKS
Trasy kablowe - BAKS


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
