KZWPH200 Korytko wzmocnione

1,5 Trasy kablowe - BAKS
Informacje

Prowadzenie trasy kablowej.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E- stal nierdzewna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

- dodatkowe zagięcia zwiększają wytrzymałość i zabezpieczają kable przed uszkodzeniem podczas układania.

- do stabilnego połączenia 2 koryt proponujemy 2 łączniki LZCH200 lub 1 łącznik LCC...H200 i 24 śrub SGKFM8x14 lub SGFM8x14.

- otwory odwadniające i do mocowania przewodów co 500 mm

Uwaga
Łączenie koryt tylko przy użyciu łączników.
Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

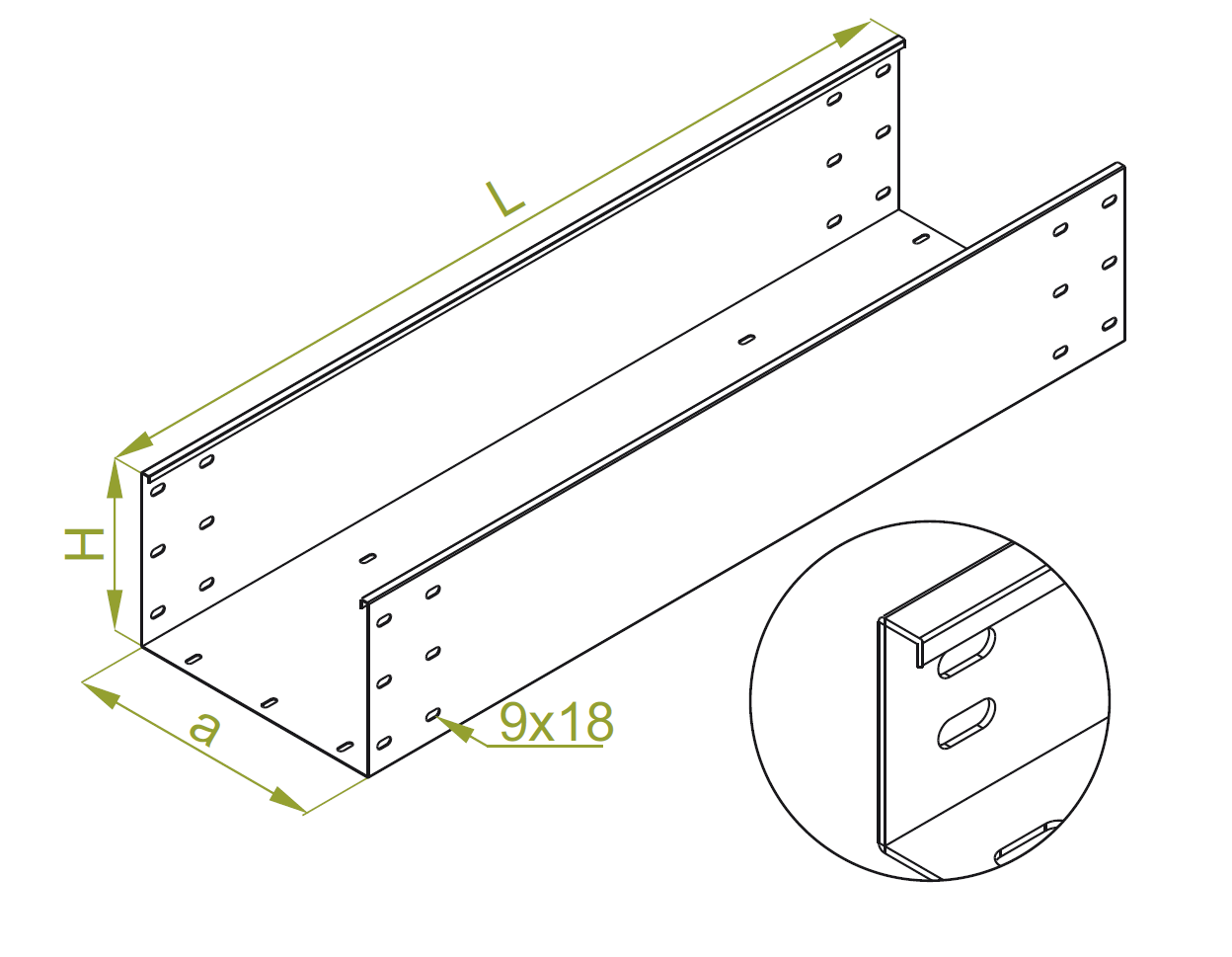

Symbol Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Numer katalogowy Ilość w opakowaniu (szt. / m. b.) Przekrój użyteczny (mm2) Plik 3D
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
39800 mm
KZWP200H200/3
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
7,82 kg
Trasy kablowe - BAKS
375220
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
39 800
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
59800 mm
KZWP300H200/3
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
9,05 kg
Trasy kablowe - BAKS
375230
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
59 800
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
79800 mm
KZWP400H200/3
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
10,29 kg
Trasy kablowe - BAKS
375240
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
79 800
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
99800 mm
KZWP500H200/3
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
11,53 kg
Trasy kablowe - BAKS
375250
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
99 800
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
119800 mm
KZWP600H200/3
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
12,76 kg
Trasy kablowe - BAKS
375260
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
119 800
Plik *.std Dodaj
