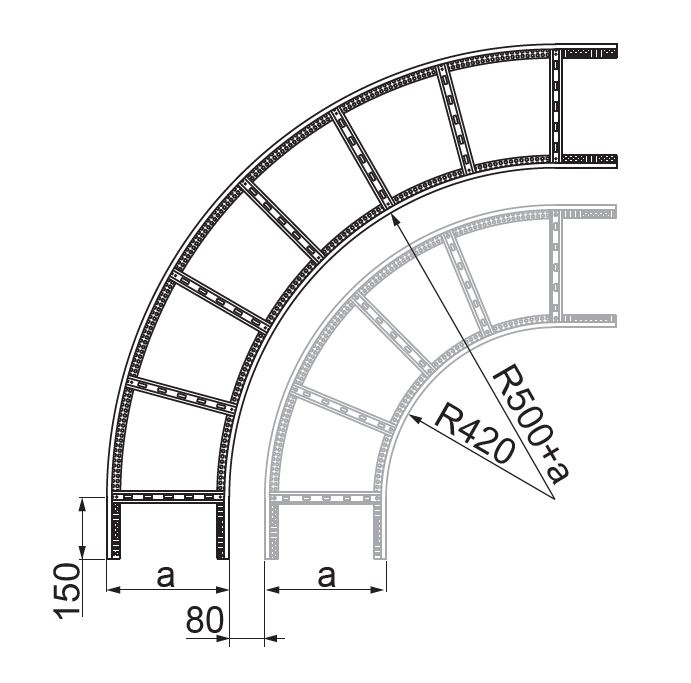

LDZC...H50N Łuk zewnętrzny 90°

2,0
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 16 kpl. śrub SGKM8x14 lub SGM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LDZC100H50N
Trasy kablowe - BAKS
457110
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
4,09
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LDZC200H50N
Trasy kablowe - BAKS
457120
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
5,46
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LDZC300H50N
Trasy kablowe - BAKS
457130
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
6,86
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LDZC400H50N
Trasy kablowe - BAKS
457140
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
8,25
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LDZC500H50N
Trasy kablowe - BAKS
457150
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
9,54
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LDZC600H50N
Trasy kablowe - BAKS
457160
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
11,50
Trasy kablowe - BAKS
2
Plik *.std Dodaj
