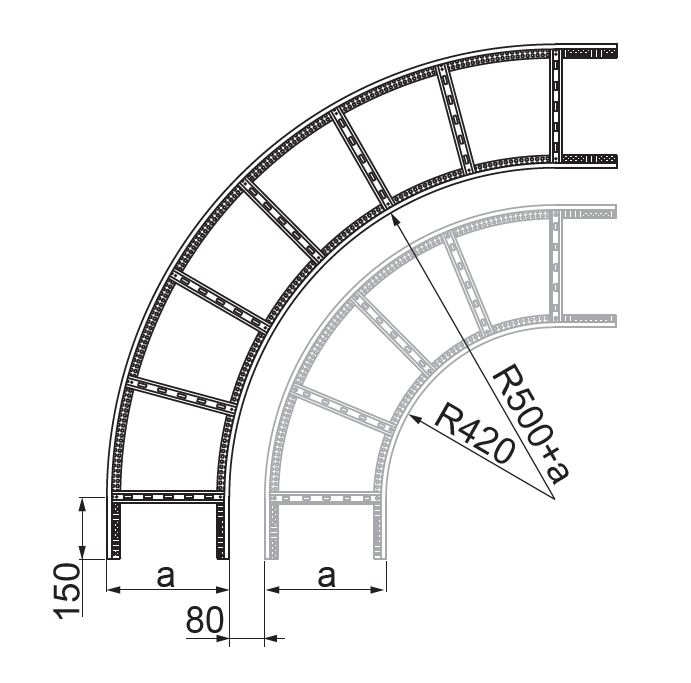

LDZP...H45N Łuk zewnętrzny 90°

1,5
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana met. Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
L - lakierowanie w standardowej palecie RAL
E - stal nierdzewna

Dodatkowe informacje

- do montażu należy użyć 4 łączniki LDCH... i 16 kompletów śrub SGKM8x14 lub SGM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) Waga 1 szt. (kg) Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LDZP100H45N
Trasy kablowe - BAKS
447010
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
2,92
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LDZP200H45N
Trasy kablowe - BAKS
447020
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3,92
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LDZP300H45N
Trasy kablowe - BAKS
447030
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
4,95
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LDZP400H45N
Trasy kablowe - BAKS
447040
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
5,96
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LDZP500H45N
Trasy kablowe - BAKS
447050
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
6,91
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LDZP600H45N
Trasy kablowe - BAKS
447060
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
8,06
Trasy kablowe - BAKS
2
Dodaj
Przykłady
