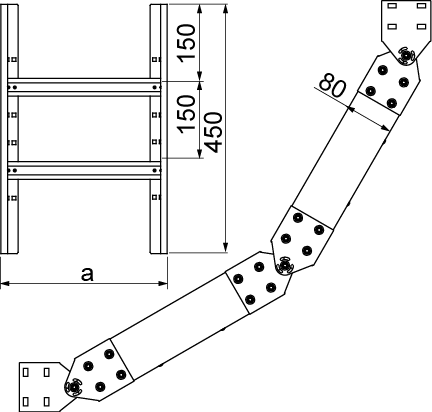

LPDP...H80N Łuk przegubowy

1,5
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 32 kpl. śrub SGKM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) Waga 1 szt. (kg) Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LPDP100H80N
Trasy kablowe - BAKS
497010
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
5,68
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LPDP200H80N
Trasy kablowe - BAKS
497020
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
6,05
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LPDP300H80N
Trasy kablowe - BAKS
497030
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
6,45
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LPDP400H80N
Trasy kablowe - BAKS
497040
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
6,80
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LPDP500H80N
Trasy kablowe - BAKS
497050
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
7,15
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LPDP600H80N
Trasy kablowe - BAKS
497060
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
7,60
Trasy kablowe - BAKS
1
Dodaj
Przykłady
