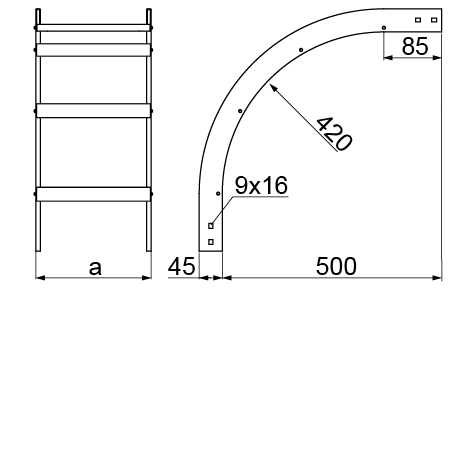

LPDZP...H45N Łuk pionowy zewnętrzny

1,5 Trasy kablowe - BAKS
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 16 kpl. śrub SGKM8x14 lub SGM8x14
– opcja E90 dla szerokości 100 - 400 mm

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LPDZP100H45N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
1,55
Trasy kablowe - BAKS
449010
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LPDZP200H45N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
1,91
Trasy kablowe - BAKS
449020
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LPDZP300H45N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
2,31
Trasy kablowe - BAKS
449030
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LPDZP400H45N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
2,67
Trasy kablowe - BAKS
449040
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LPDZP500H45N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3,07
Trasy kablowe - BAKS
449050
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LPDZP600H45N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
3,47
Trasy kablowe - BAKS
449060
Trasy kablowe - BAKS
1
Dodaj
Przykłady
