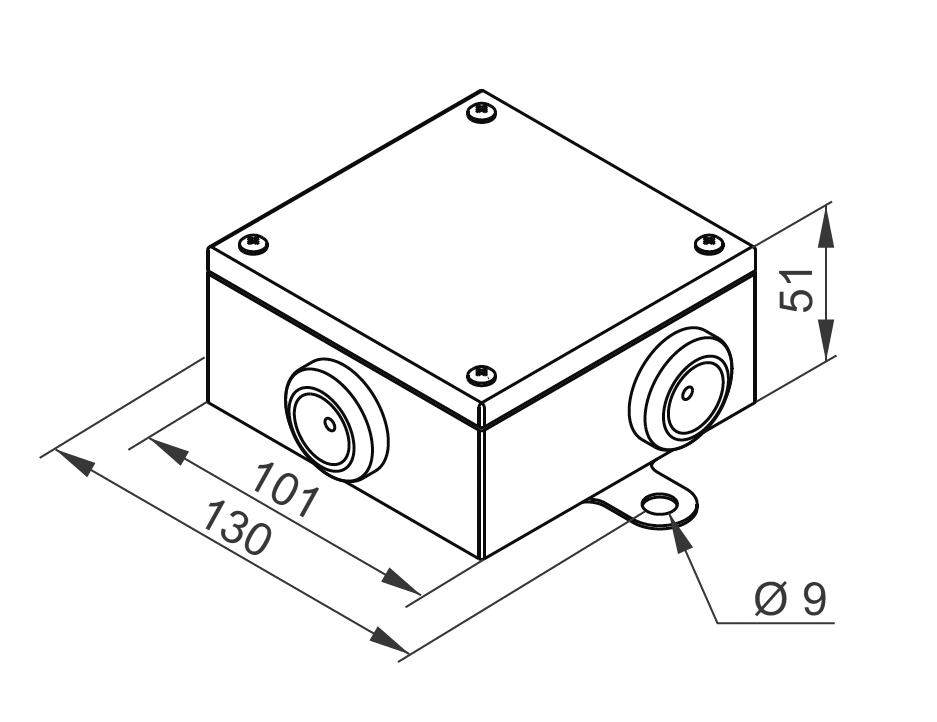

PMO1E Puszka łączeniowo-rozgałęźna

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Puszka łączeniowa i rozgałęźna, Ui=400 V, z trwałym zachowaniem funkcji łączenia E30 / E60 / E90 wg DIN 4102 część 12.
Stopień ochrony IP65, zakres uszczelnienia od 7 mm do 18,5 mm. Mocowanie poprzez zewnętrzne uchwyty montażowe do betonu za pomocą kołków stalowych. Do drabinek i korytek kablowych za pomocą śruby SGKM6x12. Montaż puszki na korycie siatkowym za pomocą uchwytu puszki UP1 lub UPP... i kompletu SGNM6x12 lub SGKM6x12

Materiał

PMO1 - stal ocynkowana PN-EN 10152, malowana proszkowo RAL 2003
PMO1 E - blacha kwasoodporna 1.4301 malowana proszkowo RAL 2004
- kostka zaciskowa wykonana jest ze specjalnej ceramiki odpornej na wysokie temperatury,
- dławik wykonany jest z tworzywa bezhalogenowego
- mocowanie poprzez zewnętrzne uchwyty montażowe

Dodatkowe informacje

Mozliwość zasosowania dławików skrętnych M25

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy ilość kostek zaciskowych ilość dławików Przekroje kabli puszki łączeniowe (mm2) Przekroje kabli puszki rozgałęźne (mm2) Ilość (szt.)
PMO1(5/6)E
Trasy kablowe - BAKS
801101
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
0,5 mm2- 6 mm2
Trasy kablowe - BAKS
0,5 mm2- 1,5 mm2
Trasy kablowe - BAKS
1
Dodaj
PMO1(5/3)E
Trasy kablowe - BAKS
801201
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
0,5 mm2- 6 mm2
Trasy kablowe - BAKS
0,5 mm2- 1,5 mm2
Trasy kablowe - BAKS
1
Dodaj
PMO1(3/3)E
Trasy kablowe - BAKS
801301
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
0,5 mm2- 6 mm2
Trasy kablowe - BAKS
0,5 mm2- 1,5 mm2
Trasy kablowe - BAKS
1
Dodaj
