POKZAW Puszka ocynkowana z blokadą otwarcia i aluminiową pokrywą do kanałów

Trasy kablowe - BAKS
Informacje

Kompletna puszka podłogowa gotowa do montażu
w podłogach technicznych, podniesionych i
wylewkach betonowych. Puszka z ocynkowanymi
i aluminiowymi elementami jest gotowa do
stosowania w środowisku suchym.

SPECYFIKACJA
Metalowa obudowa posiada wyłamywane
prostokątne otwory z każdej strony, przygotowane
pod kanały. Dolna cześć obudowy puszki posiada
cztery otwory Ø8 mm które pozwalają na
przytwierdzenie puszki do podłoża. Zakres
głębokości montażowej wynosi od 100 do 125 mm.

Materiał

Aluminium: pokrywa i ramka.
Stal cynkowana metodą Sendzimira
PN-EN 10346:2015-09: pozostałe części obudowy.
Na zamówienie:
POKZE...E - cała puszka wykonana z stali
kwasoodpornej.

Dodatkowe informacje

Puszka gotowa do bezpośredniego montażu osprzętu
elektroinstalacyjnego Moduł 45



Głębokość wypełnienia pokrywy:

W - Wykładzina, h = 5 mm,
G - Gres, h = 12 mm,
K - Kamień, h = 23 mm



Uwaga!
Lista maksymalnych szerokości kanałów pasujących do puszek
POKZA125H110...
max. szer. kanałów: 125 mm


POKZA130H110...
max. szer. kanałów: 125 mm


POKZA180H110... ,
POKZAS180H110...
max. szer. kanałów: 175 mm


POKZA205H110... ,
POKZAS205H110...
max. szer. kanałów: 190 mm


POKZA250H110...
max. szer. kanałów: 240 mm


POKZA280H110...
max. szer. kanałów: 250 mm



Uwaga!
Rodzaje wkładów i ich ilość zamontowanych w puszkach:POKZA125H110, POKZA130H110
Rodzaj wkładu/ilość: prosty/1
Ilość modułów 45: 2


POKZA180H110, POKZA205H110
Rodzaj wkładu/ilość: prosty/2
Ilość modułów 45: 5 w puszce 180H110
6 w puszce 205H110


POKZAS180H110, POKZAS205H110
Rodzaj wkładu/ilość: skośny/2
Ilość modułów 45: 5 w puszce 180H110
6 w puszce 205H110


POKZA250H110, POKZA280H110
Rodzaj wkładu/ilość: skośny/2
Ilość modułów 45: 8 w puszce 250H110
9 w puszce 280H110



Zalety:
- uniwersalna pokrywa pozwala na montaż w wykładzinie, gresie
i kamieniu,
- przystosowanie do standardów osprzętu elektroinstalacyjnego
modułu 45,
- szybki i intuicyjny montaż puszki,
- różne wykończenia materiałowe (aluminium i blacha kwasoodporna),
- regulowana wysokość puszki,
- wyłamywane otwory pod kanały

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

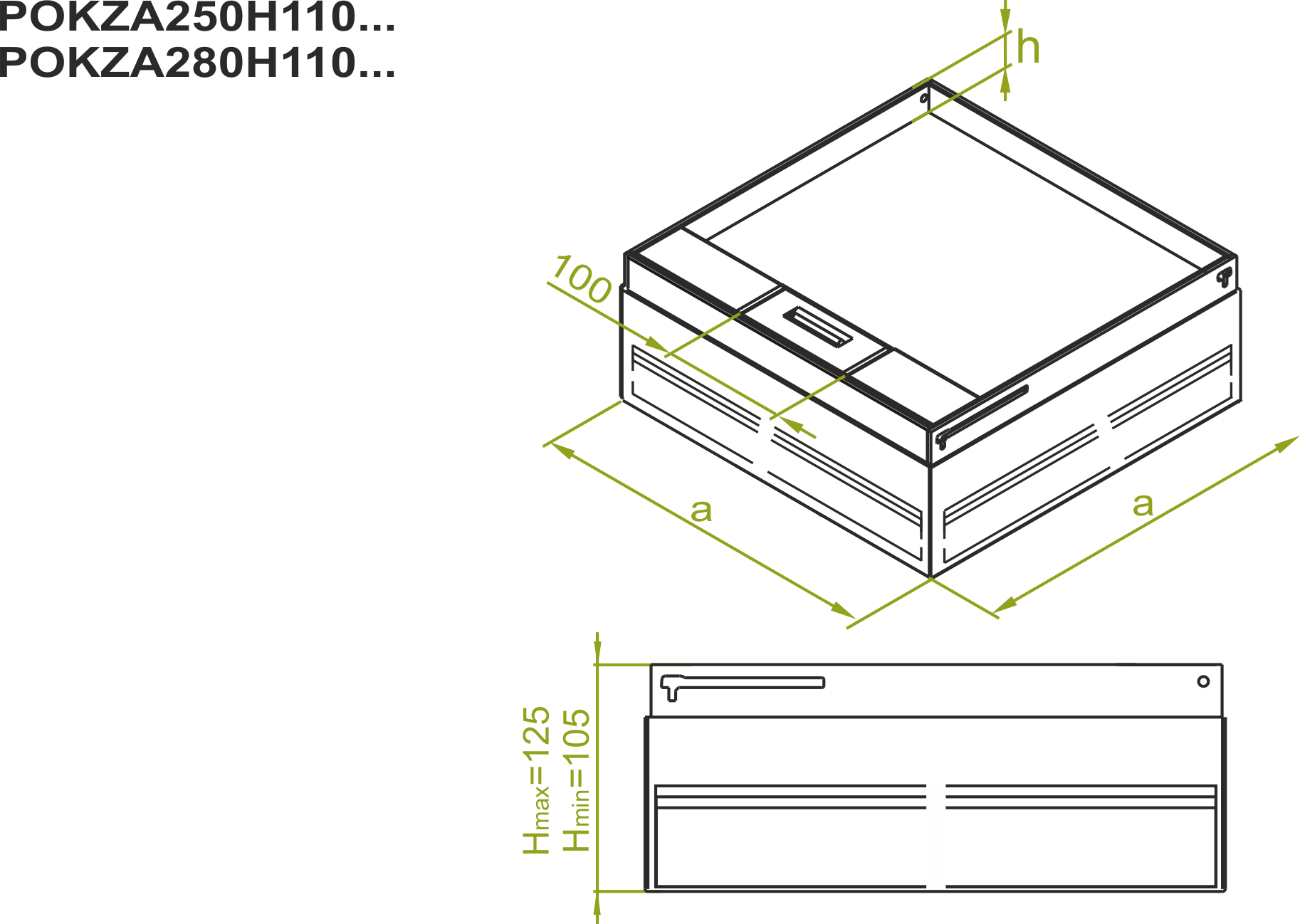

Symbol Numer katalogowy Wymiar a (mm) grubość wypełnienia h typ wkładu / ilość maksymalna ilość modułów 45 w puszce Ciężar 1 szt. (kg) Ilość (szt.)
POKZA125H110W
Trasy kablowe - BAKS
231230
Trasy kablowe - BAKS
125
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/1
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
1
Dodaj
POKZA130H110W
Trasy kablowe - BAKS
231330
Trasy kablowe - BAKS
130
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/1
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,26
Trasy kablowe - BAKS
1
Dodaj
POKZA180H110W
Trasy kablowe - BAKS
231830
Trasy kablowe - BAKS
180
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/2
Trasy kablowe - BAKS
5(2,5*2)
Trasy kablowe - BAKS
1,90
Trasy kablowe - BAKS
1
Dodaj
POKZAS180H110W
Trasy kablowe - BAKS
231832
Trasy kablowe - BAKS
180
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
5(2,5*2)
Trasy kablowe - BAKS
1,90
Trasy kablowe - BAKS
1
Dodaj
POKZA205H110W
Trasy kablowe - BAKS
232030
Trasy kablowe - BAKS
205
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/2
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
2,49
Trasy kablowe - BAKS
1
Dodaj
POKZAS205H110W
Trasy kablowe - BAKS
232032
Trasy kablowe - BAKS
205
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
2,49
Trasy kablowe - BAKS
1
Dodaj
POKZA250H110W
Trasy kablowe - BAKS
232530
Trasy kablowe - BAKS
250
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
3,46
Trasy kablowe - BAKS
1
Dodaj
POKZA280H110W
Trasy kablowe - BAKS
232830
Trasy kablowe - BAKS
280
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
9(4,5*2)
Trasy kablowe - BAKS
4,88
Trasy kablowe - BAKS
1
Dodaj
