POPZAW Puszka ocynkowana z blokadą otwarcia i aluminiową pokrywą

Trasy kablowe - BAKS
Informacje

Kompletna puszka podłogowa gotowa do montażu
w podłogach technicznych, podniesionych i
wylewkach betonowych. Puszka z ocynkowanymi
i aluminiowymi elementami jest gotowa do
stosowania w środowisku suchym.

SPECYFIKACJA

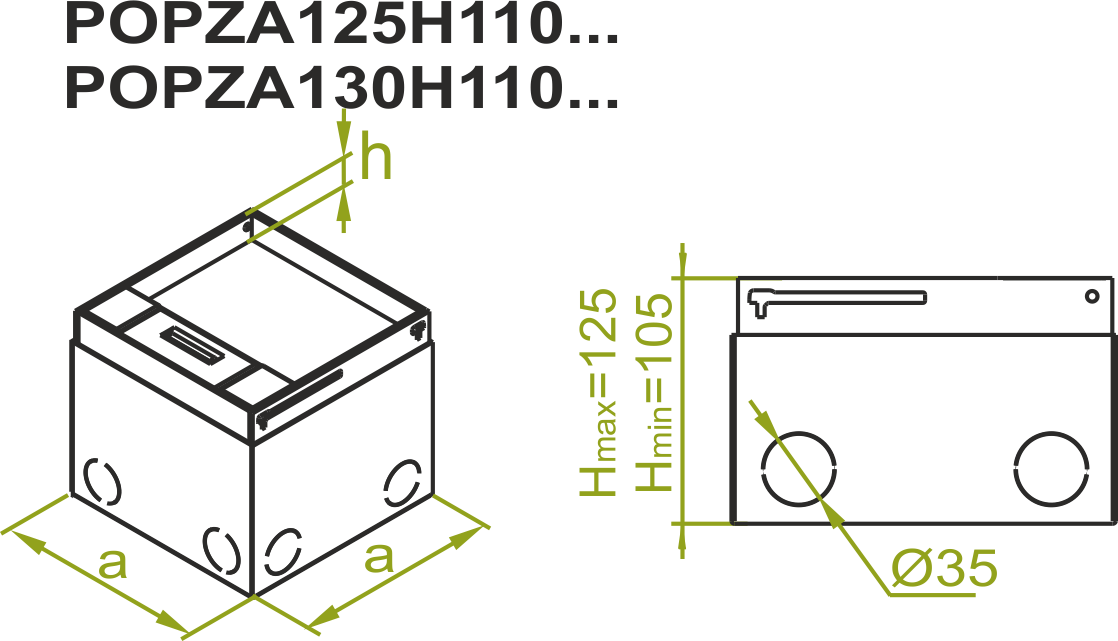

Metalowa obudowa posiada wyłamywane otwory
Ø35 mm z każdej strony, otwory są przystosowane
do montażu peszli. Dolna cześć obudowy puszki
ma cztery otwory Ø8 mm które pozwalają na
przytwierdzenie puszki do podłoża. Zakres
głębokości montażowej wynosi od 100 do 125 mm

Materiał

Aluminium: pokrywa i ramka.
Stal cynkowana metodą Sendzimira
PN-EN 10346:2015-09: pozostałe części obudowy.
Na zamówienie:
POPZE...E - cała puszka wykonana z stali
kwasoodpornej.

Dodatkowe informacje

Puszka gotowa do bezpośredniego montażu osprzętu
elektroinstalacyjnego Moduł 45



Głębokość wypełnienia pokrywy:

W - Wykładzina, h = 5 mm,
G - Gres, h = 12 mm,
K - Kamień, h = 23 mm



Uwaga!
Rodzaje wkładów i ich ilość zamontowanych w puszkach:
POPZA125H110... , POPZA130H110...
Rodzaj wkładu/ilość: prosty/1
Ilość modułów 45: 2


POPZA180H110... , POPZA205H110...
Rodzaj wkładu/ilość: prosty/2
Ilość modułów 45: 5 w puszce 180H110
6 w puszce 205H110


POPZAS180H110... , POPZAS205H110...
Rodzaj wkładu/ilość: skośny/2
Ilość modułów 45: 5 w puszce 180H110
6 w puszce 205H110


POPZA250H110... , POPZA280H110...
Rodzaj wkładu/ilość: skośny/2
Ilość modułów 45: 8 w puszce 250H110
9 w puszce 280H110



Zalety:
- uniwersalna pokrywa pozwala na montaż w wykładzinie, gresie
i kamieniu,
- przystosowanie do standardów osprzętu elektroinstalacyjnego
modułu 45,
- szybki i intuicyjny montaż puszki,
- różne wykończenia materiałowe (aluminium i blacha kwasoodporna),
- regulowana wysokość puszki,
- wyłamywane otwory pod peszle,

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) grubość wypełnienia h typ wkładu / ilość maksymalna ilość modułów 45 w puszce Ciężar 1 szt. (kg) Ilość (szt.)
POPZA125H110W
Trasy kablowe - BAKS
231212
Trasy kablowe - BAKS
125
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/1
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
1
Dodaj
POPZA130H110W
Trasy kablowe - BAKS
231313
Trasy kablowe - BAKS
130
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/1
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,26
Trasy kablowe - BAKS
1
Dodaj
POPZA180H110W
Trasy kablowe - BAKS
231818
Trasy kablowe - BAKS
180
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/2
Trasy kablowe - BAKS
5(2,5*2)
Trasy kablowe - BAKS
1,90
Trasy kablowe - BAKS
1
Dodaj
POPZAS180H110W
Trasy kablowe - BAKS
231817
Trasy kablowe - BAKS
180
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
5(2,5*2)
Trasy kablowe - BAKS
1,90
Trasy kablowe - BAKS
1
Dodaj
POPZA205H110W
Trasy kablowe - BAKS
232020
Trasy kablowe - BAKS
205
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
straight/2
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
2,49
Trasy kablowe - BAKS
1
Dodaj
POPZAS205H110W
Trasy kablowe - BAKS
232022
Trasy kablowe - BAKS
205
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
2,49
Trasy kablowe - BAKS
1
Dodaj
POPZA250H110W
Trasy kablowe - BAKS
232550
Trasy kablowe - BAKS
250
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
3,46
Trasy kablowe - BAKS
1
Dodaj
POPZA280H110W
Trasy kablowe - BAKS
232828
Trasy kablowe - BAKS
280
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
inclined/2
Trasy kablowe - BAKS
9(4,5*2)
Trasy kablowe - BAKS
4,88
Trasy kablowe - BAKS
1
Dodaj
Przykłady
