RDSC...H45N Redukcja symetryczna

2,0
Informacje

Zmiana szerokości trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 16 kpl. śrub SGKM8x14 lub SGM8x14

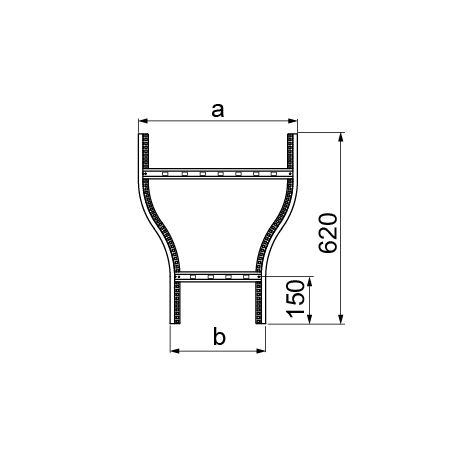

– przy nietypowych zamówieniach należy podać wymiar a i b
– opcja E90 dla szerokości 100 - 400 mm

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Szerokość b (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
RDSC200/100H45N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
1,77
Trasy kablowe - BAKS
448020
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
RDSC300/200H45N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
2,01
Trasy kablowe - BAKS
448030
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
RDSC400/300H45N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
2,24
Trasy kablowe - BAKS
447940
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
RDSC500/400H45N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
2,48
Trasy kablowe - BAKS
447950
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
RDSC600/500H45N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
2,70
Trasy kablowe - BAKS
447960
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Przykłady
