RDSP...H50N Redukcja symetryczna

1,5
Informacje

Zmiana szerokości trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 16 kpl. śrub SGKM8x14 lub SGM8x14

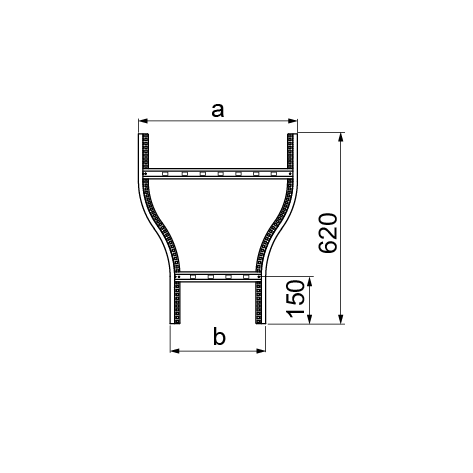

– przy nietypowych zamówieniach należy podać wymiar a i b
– opcja E90 dla szerokości 100 - 400 mm

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Wymiar b (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
RDSP200/100H50N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
1,47
Trasy kablowe - BAKS
457820
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
RDSP300/200H50N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
1,63
Trasy kablowe - BAKS
457830
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
RDSP400/300H50N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
1,81
Trasy kablowe - BAKS
457840
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
RDSP500/400H50N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
1,99
Trasy kablowe - BAKS
457850
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
RDSP600/500H50N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
2,15
Trasy kablowe - BAKS
457860
Trasy kablowe - BAKS
2
Dodaj
Przykłady
