SM... Szyna montażowa aluminiowa

Informacje

Mocowanie paneli PV do blachy trapezowej np. konstrukcja DS-V6bN

Materiał

Aluminium (EN AW-6063)
Na zamówienie:
L- lakierowanie w kolorze czarnym RAL9005

Dodatkowe informacje

Uwaga!
Szyna nie jest wyposażona w gumę uszczelniającą.
Zalecamy zastosowanie gumy EPDMW2x40.

Zalety:

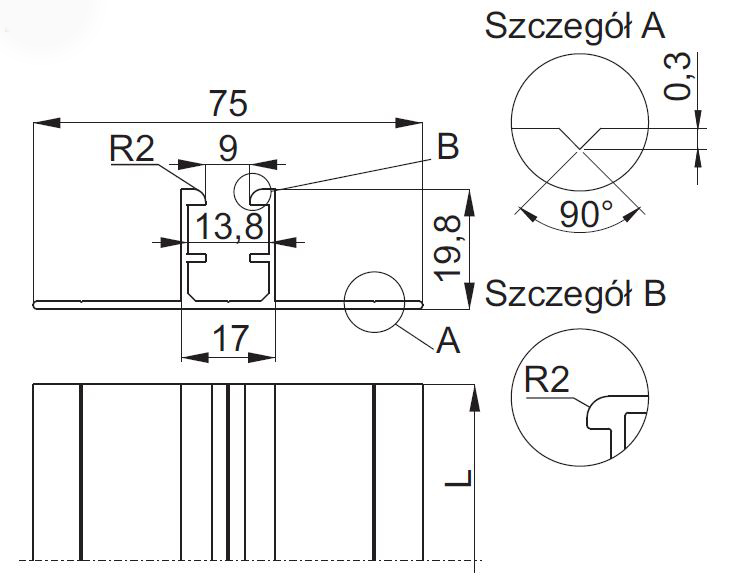

- specjalny rowek (szczegół A na rysunku) umożliwia łatwe
pozycjonowanie wkrętów przy wkręcaniu
- niewielka wysokość pozwalająca na estetyczny montaż paneli
blisko połaci dachu
- zmodyfikowane górne gniazdo, w celu lepszego montażu
klem KLIK

Do montażu należy użyć min. 4 wkręty SMDP6,0x25E

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar L (mm) Waga 1 szt. (kg) Ilość (szt.)
SM400
Trasy kablowe - BAKS
890040
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
0,25
Trasy kablowe - BAKS
50
Dodaj
SM6500
Trasy kablowe - BAKS
890046
Trasy kablowe - BAKS
6 500 mm
Trasy kablowe - BAKS
4,08
Trasy kablowe - BAKS
50
Dodaj
Przykłady
