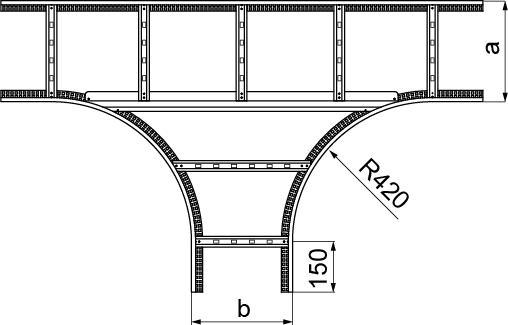

TDC...H45N Trójnik

2,0
Informacje

Rozgałęzienie trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 6 łączników LDCH... i 24 kpl. śrub SGKM8x14 lub SGM8x14
– przy nietypowych zamówieniach należy podać wymiar a i b (jeżeli a=400, b=600 zamawiana kształtka powinna mieć symbol TD...400/600/400H…)
– opcja E90 dla szerokości 100 - 400 mm

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
TDC100H45N
Trasy kablowe - BAKS
447310
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
5,57
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
TDC200H45N
Trasy kablowe - BAKS
447320
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
6,52
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
TDC300H45N
Trasy kablowe - BAKS
447330
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
7,48
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
TDC400H45N
Trasy kablowe - BAKS
447340
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
8,62
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
TDC500H45N
Trasy kablowe - BAKS
447350
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
9,52
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
TDC600H45N
Trasy kablowe - BAKS
447360
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
10,37
Trasy kablowe - BAKS
2
Plik *.std Dodaj
