Informacje

Podwieszanie tras kablowych oraz kształtowników.




Materiał

Drut stalowy cynkowany galwanicznie
Na zamówienie:
F- stal cynkowana metodą cynku płatkowego
PN-EN ISO 10683:2014-09
E- drut kwasoodporny
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Wieszak z drutu WD40 pasuje do:

ceowników:

CW…40H35, 40H40, 40H47, 40H60, 40H80

CM…40H30, 40H40, 40H60, 40H80

CTM…40H40, 40H60, 40H80



Wieszak WD50 pasuje do:

korytek kablowych:

KC…50H42, H50

KP…50H42, H50

KO…50H42, H50

KR…50H42, H50

ceowników:

CM…50H30, H50, H100

CTM…50H50, H100



Wieszak WD60 pasuje do:

korytek siatkowych:

KDS60H60



Wieszak WD100 pasuje do:

korytek kablowych:

KA…100H42, H60, H100

KG…100H42, H60, H100

KC…100H42, H50, H60, H80, H100, H110

KP…100H42, H50, H60

KO…100H42, H50, H60, H80, H100, H110

KR…100H42, H50, H60

korytek siatkowych:

KDS…100H30, H60, H110

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

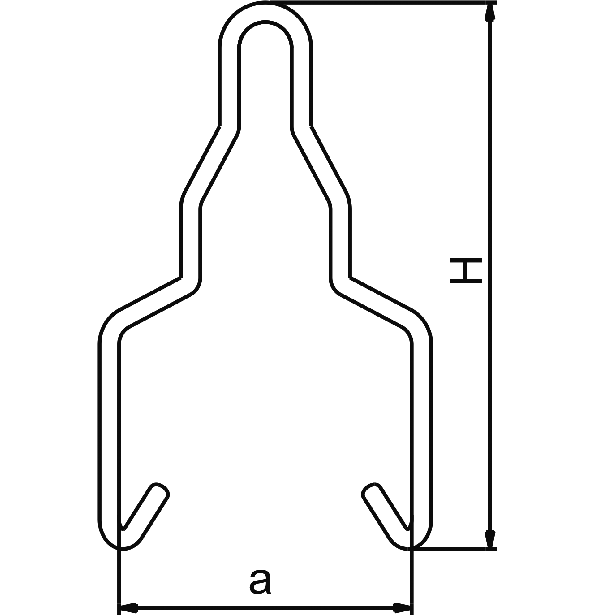

Symbol Numer katalogowy Szerokość a (mm) Wysokość H (mm) Obciążenie maksymalne F max (kN) Ciężar 1 szt. (kg) Ilość (szt.)
Trasy kablowe - BAKS
40 mm
Trasy kablowe - BAKS
mm
WD40
Trasy kablowe - BAKS
900000
Trasy kablowe - BAKS
40
Trasy kablowe - BAKS
128
Trasy kablowe - BAKS
1,10
Trasy kablowe - BAKS
0,03
Trasy kablowe - BAKS
100
Dodaj
Trasy kablowe - BAKS
50 mm
Trasy kablowe - BAKS
mm
WD50
Trasy kablowe - BAKS
910000
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
127
Trasy kablowe - BAKS
0,90
Trasy kablowe - BAKS
0,03
Trasy kablowe - BAKS
100
Dodaj
Trasy kablowe - BAKS
60 mm
Trasy kablowe - BAKS
mm
WD60
Trasy kablowe - BAKS
920000
Trasy kablowe - BAKS
60
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
0,55
Trasy kablowe - BAKS
0,03
Trasy kablowe - BAKS
100
Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
WD100
Trasy kablowe - BAKS
940000
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
130
Trasy kablowe - BAKS
0,40
Trasy kablowe - BAKS
0,03
Trasy kablowe - BAKS
50
Dodaj
Przykłady
Trasy kablowe - BAKS Trasy kablowe - BAKS



Korytka kablowe, Korytka siatkowe i Kształtowniki

Montaż i zastosowanie Wieszaka z drutu WD40



Korytka kablowe, Korytka siatkowe i Kształtowniki

Montaż i zastosowanie Wieszaka z drutu WD60



Korytka kablowe, Korytka siatkowe i Kształtowniki

Montaż i zastosowanie Wieszaka z drutu WD100
