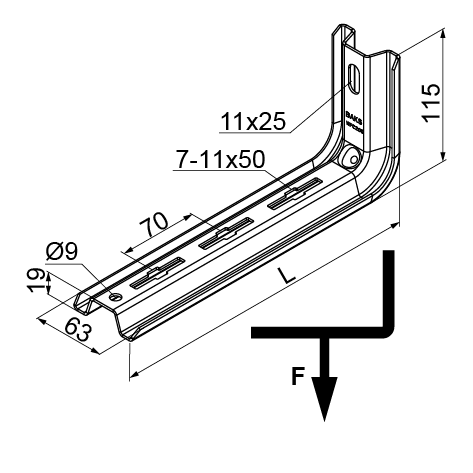

WFL/WFLO Wspornik fajkowy

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Mocowanie koryt, drabin kablowych, rur
i innych elementów.

Materiał

Stal cynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna PN-EN 10088
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Zalety:
- montaż do ściany tylko na jedną śrubę
- zmieniona perforacja ułatwia montaż korytek kablowych,
korytek siatkowych i drabinek kablowych

Każdy wspornik posiada nakładkę ochronną w komplecie.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Obciążenie maksymalne F max (kN) Ilość (szt.) Plik 3D
WFL/WFLO100
Trasy kablowe - BAKS
720110
Trasy kablowe - BAKS
174 mm
Trasy kablowe - BAKS
0,30
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WFL/WFLO150
Trasy kablowe - BAKS
720115
Trasy kablowe - BAKS
224 mm
Trasy kablowe - BAKS
0,37
Trasy kablowe - BAKS
1,10
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WFL/WFLO200
Trasy kablowe - BAKS
720120
Trasy kablowe - BAKS
264 mm
Trasy kablowe - BAKS
0,43
Trasy kablowe - BAKS
0,90
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WFL/WFLO300
Trasy kablowe - BAKS
720130
Trasy kablowe - BAKS
364 mm
Trasy kablowe - BAKS
0,58
Trasy kablowe - BAKS
0,50
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WFL/WFLO400
Trasy kablowe - BAKS
720140
Trasy kablowe - BAKS
464 mm
Trasy kablowe - BAKS
0,72
Trasy kablowe - BAKS
0,37
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WFL/WFLO500
Trasy kablowe - BAKS
720150
Trasy kablowe - BAKS
564 mm
Trasy kablowe - BAKS
0,85
Trasy kablowe - BAKS
0,27
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WFL600
Trasy kablowe - BAKS
720160
Trasy kablowe - BAKS
664 mm
Trasy kablowe - BAKS
1
Trasy kablowe - BAKS
0,17
Trasy kablowe - BAKS
20
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WFL/WFLO100 Lcałk. 174 mm Fk kN f1 dop. mm n bezp. 70%
WFL/WFLO150 Lcałk. 224 mm Fk kN f1 dop. mm n bezp. 70%
WFL/WFLO200 Lcałk. 264 mm Fk kN f1 dop. mm n bezp. 70%
WFL/WFLO300 Lcałk. 364 mm Fk kN f1 dop. mm n bezp. 70%
WFL/WFLO400 Lcałk. 464 mm Fk kN f1 dop. mm n bezp. 70%
WFL/WFLO500 Lcałk. 564 mm Fk kN f1 dop. mm n bezp. 70%
WFL600 Lcałk. 664 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
