WFML Wspornik fajkowy

Informacje

Mocowanie koryt, drabin kablowych, rur
i innych elementów.

Materiał

Stal cynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Do montażu zaleca się stosowanie podkładki
dystansowej PD9


UWAGA! Na zamówienie możliwość wykonania wysięgników
o niestandardowych długościach.

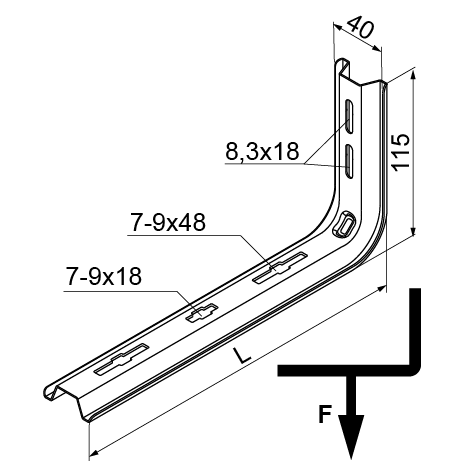

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wysokość H (mm) Długość L (mm) Obciążenie maksymalne F max (kN) Ciężar 1 szt. (kg) Ilość (szt.)
WFML50
Trasy kablowe - BAKS
720112
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
127 mm
Trasy kablowe - BAKS
0,45
Trasy kablowe - BAKS
0,13
Trasy kablowe - BAKS
30
Dodaj
WFML100
Trasy kablowe - BAKS
720111
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
150 mm
Trasy kablowe - BAKS
0,40
Trasy kablowe - BAKS
0,16
Trasy kablowe - BAKS
30
Dodaj
WFML150
Trasy kablowe - BAKS
720116
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
0,35
Trasy kablowe - BAKS
0,19
Trasy kablowe - BAKS
30
Dodaj
WFML200
Trasy kablowe - BAKS
720121
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
240 mm
Trasy kablowe - BAKS
0,30
Trasy kablowe - BAKS
0,22
Trasy kablowe - BAKS
30
Dodaj
WFML300
Trasy kablowe - BAKS
720131
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
340 mm
Trasy kablowe - BAKS
0,25
Trasy kablowe - BAKS
0,29
Trasy kablowe - BAKS
30
Dodaj
WFML400
Trasy kablowe - BAKS
720141
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
450 mm
Trasy kablowe - BAKS
0,18
Trasy kablowe - BAKS
0,35
Trasy kablowe - BAKS
20
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WFML50 Lcałk. 127 mm Fk kN f1 dop. mm n bezp. 70%
WFML100 Lcałk. 150 mm Fk kN f1 dop. mm n bezp. 70%
WFML150 Lcałk. 200 mm Fk kN f1 dop. mm n bezp. 70%
WFML200 Lcałk. 240 mm Fk kN f1 dop. mm n bezp. 70%
WFML300 Lcałk. 340 mm Fk kN f1 dop. mm n bezp. 70%
WFML400 Lcałk. 450 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
