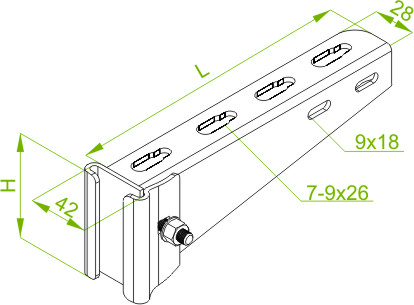

WMCH Wysięgnik

Informacje

Mocowanie koryt, drabin kablowych,rur i innych
elementów o bardzo dużym obciążeniu
do dwuteownika.

Materiał

Stal cynkowana metodą
zanurzeniową PN-EN ISO 1461:2011,
Na zamówienie:
L- lakierowanie w standardowym kolorze RAL

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Wysokość H (mm) Obciążenie maksymalne F max (kN) Ciężar 1 szt. (kg) Ilość (szt.)
WMCH100
Trasy kablowe - BAKS
711310
Trasy kablowe - BAKS
115 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,28
Trasy kablowe - BAKS
50
Dodaj
WMCH150
Trasy kablowe - BAKS
711315
Trasy kablowe - BAKS
165 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,37
Trasy kablowe - BAKS
30
Dodaj
WMCH200
Trasy kablowe - BAKS
711320
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,45
Trasy kablowe - BAKS
30
Dodaj
WMCH250
Trasy kablowe - BAKS
711325
Trasy kablowe - BAKS
265 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,52
Trasy kablowe - BAKS
30
Dodaj
WMCH300
Trasy kablowe - BAKS
711330
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
85
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,85
Trasy kablowe - BAKS
30
Dodaj
WMCH400
Trasy kablowe - BAKS
711340
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
85
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
1,06
Trasy kablowe - BAKS
20
Dodaj
WMCH500
Trasy kablowe - BAKS
711350
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
105
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
1,48
Trasy kablowe - BAKS
10
Dodaj
WMCH600
Trasy kablowe - BAKS
711360
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
105
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
1,71
Trasy kablowe - BAKS
10
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WMCH100 Lcałk. 115 mm Fk kN f1 dop. mm n bezp. 70%
WMCH150 Lcałk. 165 mm Fk kN f1 dop. mm n bezp. 70%
WMCH200 Lcałk. 215 mm Fk kN f1 dop. mm n bezp. 70%
WMCH250 Lcałk. 265 mm Fk kN f1 dop. mm n bezp. 70%
WMCH300 Lcałk. 315 mm Fk kN f1 dop. mm n bezp. 70%
WMCH400 Lcałk. 415 mm Fk kN f1 dop. mm n bezp. 70%
WMCH500 Lcałk. 515 mm Fk kN f1 dop. mm n bezp. 70%
WMCH600 Lcałk. 615 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
