WMCN Wysięgnik

Informacje

Mocowanie koryt, drabin kablowych,

rur i innych elementów, o dużym obciążeniu.

Materiał

Stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
Na zamówienie:
E- stal kwasoodporna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

UWAGA Zmodyfikowany wysięgnik WMCN.
WMCN jest nową, tańszą wersją wysięgnika WMC/WMCO.
UWAGA! Na zamówienie możliwość wykonania wysięgników
niestandardowych długościach.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

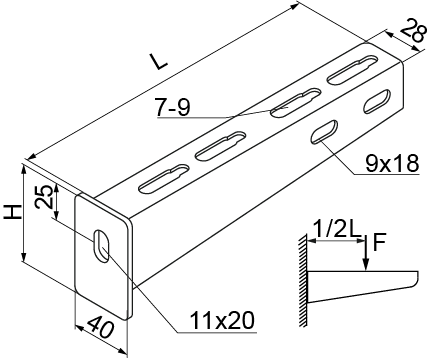

Symbol Numer katalogowy Długość L (mm) Wysokość H (mm) Obciążenie maksymalne F max (kN) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
WMCN100
Trasy kablowe - BAKS
712010
Trasy kablowe - BAKS
115 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,17
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WMCN150
Trasy kablowe - BAKS
712015
Trasy kablowe - BAKS
165 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
0,20
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WMCN200
Trasy kablowe - BAKS
712020
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
0,24
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WMCN300
Trasy kablowe - BAKS
712030
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
75
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
0,40
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WMCN400
Trasy kablowe - BAKS
712040
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
75
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
0,60
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WMCN500
Trasy kablowe - BAKS
712050
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
90
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
0,86
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WMCN600
Trasy kablowe - BAKS
712060
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
90
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
1
Trasy kablowe - BAKS
20
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WMCN100 Lcałk. 115 mm Fk kN f1 dop. mm n bezp. 70%
WMCN150 Lcałk. 165 mm Fk kN f1 dop. mm n bezp. 70%
WMCN200 Lcałk. 215 mm Fk kN f1 dop. mm n bezp. 70%
WMCN300 Lcałk. 315 mm Fk kN f1 dop. mm n bezp. 70%
WMCN400 Lcałk. 415 mm Fk kN f1 dop. mm n bezp. 70%
WMCN500 Lcałk. 515 mm Fk kN f1 dop. mm n bezp. 70%
WMCN600 Lcałk. 615 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
