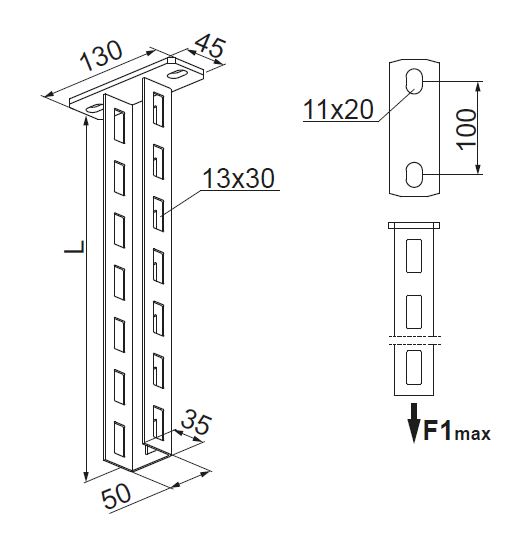

WPCB... Wspornik sufitowy

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Podwieszanie tras kablowych.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– podwyższone parametry wytrzymałościowe
– do wspornika dedykowany jest wysięgnik WWB...
– stabilny montaż wysięgników przykręcanych i zatrzaskowych
– do montażu wysięgników przykręcanych zaleca się stosować blachę rozporową BR45...
– każdy wspornik posiada nakładkę ochronną NO50x35 w komplecie
– poniższy wykres dotyczy jednostronnego obciążenia wspornika, w przypadku dwustronnego obciążenia
wspornika wartości należy podwoić (obciążenie musi być równomierne)

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar L (mm) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
WPCB200
Trasy kablowe - BAKS
752002
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
0,72
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCB300
Trasy kablowe - BAKS
752003
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,88
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCB400
Trasy kablowe - BAKS
752004
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
1,04
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCB500
Trasy kablowe - BAKS
752005
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
1,18
Trasy kablowe - BAKS
6
Plik *.std Dodaj
WPCB600
Trasy kablowe - BAKS
752006
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
1,34
Trasy kablowe - BAKS
6
Plik *.std Dodaj
WPCB700
Trasy kablowe - BAKS
752007
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
1,48
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCB800
Trasy kablowe - BAKS
752008
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
1,68
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCB900
Trasy kablowe - BAKS
752009
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCB1000
Trasy kablowe - BAKS
752010
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
1,96
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCB2000
Trasy kablowe - BAKS
752020
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
3,52
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCB3000
Trasy kablowe - BAKS
752030
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
5,08
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Przykłady
