WPT/WPTO... Wysięgnik

Trasy kablowe - BAKS
Informacje

Mocowanie korytek, drabinek kablowych, rur i innych elementów, szczególnie tam gdzie jest mało miejsca na trasy kablowe (np. nad sufitami podwieszanymi).

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– możliwość zastosowania w formie wspornika ściennego lub sufitowego (montaż do sufitu)
– każdy wysięgnik posiada nakładkę ochronną NOW40x40 w komplecie
– na zamówienie możliwość wykonania wysięgników o niestandardowych długościach

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

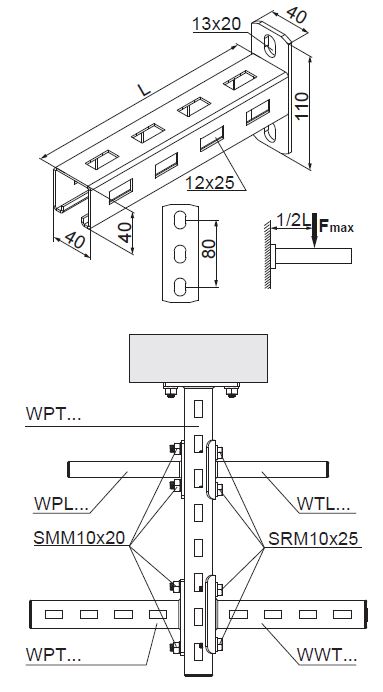

Symbol Numer katalogowy Wymiar L (mm) Waga 1 szt. (kg) Obciążenie maksymalne F max (kN) Ilość (szt.) Odległość do podstawy wysięgnika Plik 3D
WPT/WPTO100
Trasy kablowe - BAKS
710910
Trasy kablowe - BAKS
115 mm
Trasy kablowe - BAKS
0,48
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT150
Trasy kablowe - BAKS
710915
Trasy kablowe - BAKS
165 mm
Trasy kablowe - BAKS
0,57
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT200
Trasy kablowe - BAKS
710920
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
0,65
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT300
Trasy kablowe - BAKS
710930
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
0,92
Trasy kablowe - BAKS
1,70
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT400
Trasy kablowe - BAKS
710940
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
1,12
Trasy kablowe - BAKS
1,60
Trasy kablowe - BAKS
20
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT500
Trasy kablowe - BAKS
710950
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
1,33
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
20
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT600
Trasy kablowe - BAKS
710960
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
1,39
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
20
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT700
Trasy kablowe - BAKS
710970
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
1,78
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT800
Trasy kablowe - BAKS
710980
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
1,93
Trasy kablowe - BAKS
1,10
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT900
Trasy kablowe - BAKS
710990
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
2,16
Trasy kablowe - BAKS
1
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
35
Plik *.std Dodaj
WPT1000
Trasy kablowe - BAKS
710911
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
2,38
Trasy kablowe - BAKS
0,90
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
35
Plik *.std Dodaj
Przykłady
