WPT/WPTO100 Wysięgnik

Trasy kablowe - BAKS
Informacje

Mocowanie koryt, drabin kablowych.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Do montażu korytek należy użyć 2 kpl. SGKM6x12

Uwaga!
– każdy wspornik posiada nakładkę ochronną w komplecie

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

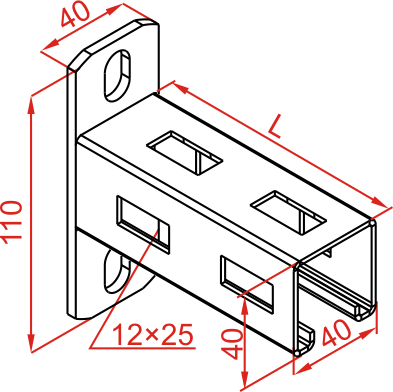

Symbol Wymiar L (mm) Numer katalogowy Wymiar H (mm) Waga 1 szt. (kg) Ilość (szt.) Odległość do podstawy wysięgnika Plik 3D
WPT/WPTO100
Trasy kablowe - BAKS
115 mm
Trasy kablowe - BAKS
710910
Trasy kablowe - BAKS
110
Trasy kablowe - BAKS
0,48
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
35
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WPT/WPTO100 Lcałk. 115 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
