WS Wysięgnik

Informacje

Mocowanie koryt, drabin kablowych, rur i innych elementów.









Materiał

Stal cynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
E- stal kwasoodporna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

UWAGA!

Na zamówienie możliwość wykonania wysięgników o niestandardowych długościach.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

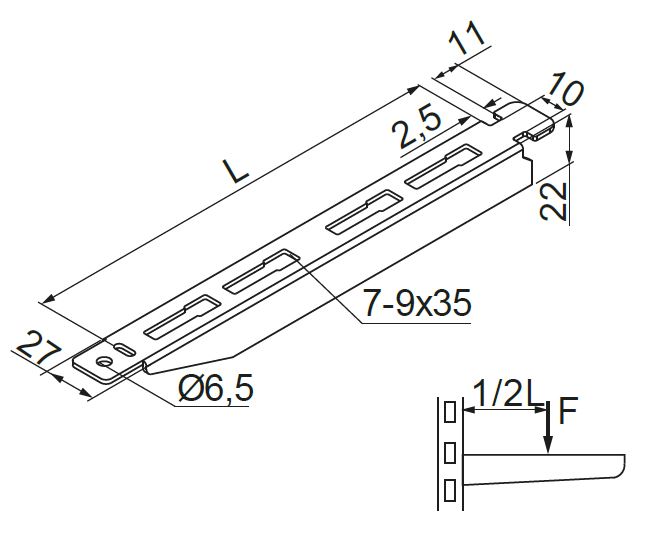

Symbol Numer katalogowy Długość L (mm) Grubość blachy (mm) Obciążenie maksymalne F max (kN) Ciężar 1 szt. (kg) Ilość (szt.)
WS50
Trasy kablowe - BAKS
710105
Trasy kablowe - BAKS
60 mm
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,65
Trasy kablowe - BAKS
0,04
Trasy kablowe - BAKS
100
Dodaj
WS100
Trasy kablowe - BAKS
710110
Trasy kablowe - BAKS
110 mm
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,60
Trasy kablowe - BAKS
0,07
Trasy kablowe - BAKS
50
Dodaj
WS150
Trasy kablowe - BAKS
710115
Trasy kablowe - BAKS
160 mm
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,75
Trasy kablowe - BAKS
0,13
Trasy kablowe - BAKS
50
Dodaj
WS200
Trasy kablowe - BAKS
710120
Trasy kablowe - BAKS
210 mm
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,60
Trasy kablowe - BAKS
0,17
Trasy kablowe - BAKS
50
Dodaj
WS300
Trasy kablowe - BAKS
710130
Trasy kablowe - BAKS
310 mm
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,45
Trasy kablowe - BAKS
0,28
Trasy kablowe - BAKS
50
Dodaj
WS400
Trasy kablowe - BAKS
710140
Trasy kablowe - BAKS
410 mm
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,35
Trasy kablowe - BAKS
0,35
Trasy kablowe - BAKS
30
Dodaj
WS500
Trasy kablowe - BAKS
710150
Trasy kablowe - BAKS
510 mm
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,30
Trasy kablowe - BAKS
0,45
Trasy kablowe - BAKS
30
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WS50 Lcałk. 60 mm Fk kN f1 dop. mm n bezp. 70%
WS100 Lcałk. 110 mm Fk kN f1 dop. mm n bezp. 70%
WS150 Lcałk. 160 mm Fk kN f1 dop. mm n bezp. 70%
WS200 Lcałk. 210 mm Fk kN f1 dop. mm n bezp. 70%
WS300 Lcałk. 310 mm Fk kN f1 dop. mm n bezp. 70%
WS400 Lcałk. 410 mm Fk kN f1 dop. mm n bezp. 70%
WS500 Lcałk. 510 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
Przykłady
Trasy kablowe - BAKS Trasy kablowe - BAKS



Szybki montaż

Konstrukcja typu sufit „Szybki montaż” przy użyciu: Wspornika WSP, Wysięgnika wzmocnionego WW, Wysięgnika WSZ oraz Wysięgnika WS
