WSP Wspornik

Informacje

Podwieszanie tras kablowych.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna.
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Każdy wspornik posiada nakładkę ochronną NO32x18N w komplecie.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

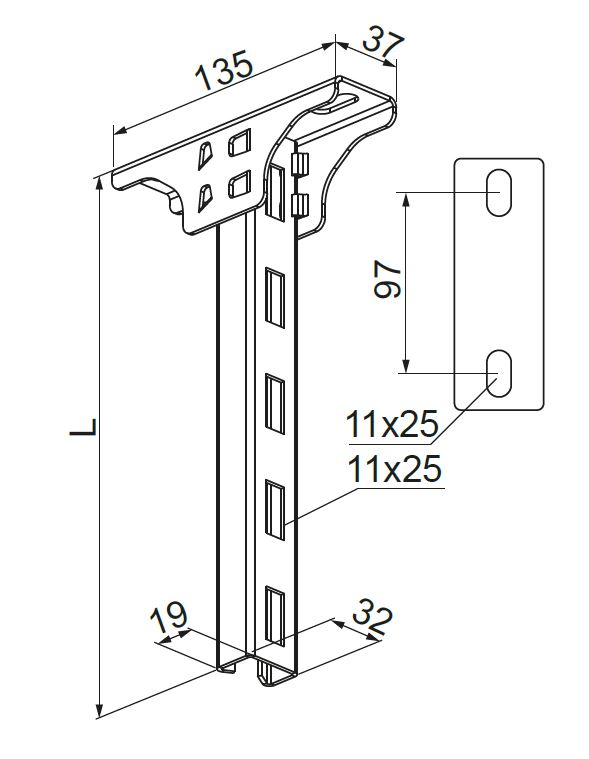

Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.)
WSP200
Trasy kablowe - BAKS
720420
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
0,32
Trasy kablowe - BAKS
20
Dodaj
WSP300
Trasy kablowe - BAKS
720430
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,42
Trasy kablowe - BAKS
20
Dodaj
WSP400
Trasy kablowe - BAKS
720440
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
0,49
Trasy kablowe - BAKS
20
Dodaj
WSP500
Trasy kablowe - BAKS
720450
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
0,58
Trasy kablowe - BAKS
20
Dodaj
WSP600
Trasy kablowe - BAKS
720460
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
0,68
Trasy kablowe - BAKS
20
Dodaj
WSP700
Trasy kablowe - BAKS
720470
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
0,77
Trasy kablowe - BAKS
8
Dodaj
WSP800
Trasy kablowe - BAKS
720480
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
0,86
Trasy kablowe - BAKS
8
Dodaj
WSP900
Trasy kablowe - BAKS
720490
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
0,95
Trasy kablowe - BAKS
8
Dodaj
WSP1000
Trasy kablowe - BAKS
720411
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
1,04
Trasy kablowe - BAKS
8
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WSP200 Lcałk. 200 mm Fk kN f1 dop. mm n bezp. 70%
WSP300 Lcałk. 300 mm Fk kN f1 dop. mm n bezp. 70%
WSP400 Lcałk. 400 mm Fk kN f1 dop. mm n bezp. 70%
WSP500 Lcałk. 500 mm Fk kN f1 dop. mm n bezp. 70%
WSP600 Lcałk. 600 mm Fk kN f1 dop. mm n bezp. 70%
WSP700 Lcałk. 700 mm Fk kN f1 dop. mm n bezp. 70%
WSP800 Lcałk. 800 mm Fk kN f1 dop. mm n bezp. 70%
WSP900 Lcałk. 900 mm Fk kN f1 dop. mm n bezp. 70%
WSP1000 Lcałk. 1000 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
Przykłady
Trasy kablowe - BAKS Trasy kablowe - BAKS



Szybki montaż

Konstrukcja typu sufit „Szybki montaż” przy użyciu: Wspornika WSP, Wysięgnika wzmocnionego WW, Wysięgnika WSZ oraz Wysięgnika WS



Korytka kablowe

Łączenie koryt przez wsuwanie



Korytka kablowe

Łączenie koryt przez nakładanie z góry



Korytka kablowe

Łączenie koryt przez nakładanie z góry i wciskanie
