WW Wysięgnik wzmocniony

Informacje

Mocowanie koryt, korytek siatkowych, drabin kablowych, rur i innych elementów.






Materiał

Stal cynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

UWAGA!

Na zamówienie możliwość wykonania wysięgników o niestandardowych długościach.



Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

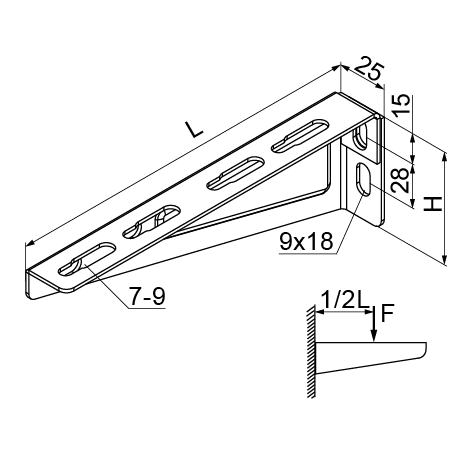

Symbol Numer katalogowy Długość L (mm) Wysokość H (mm) Grubość blachy (mm) Obciążenie maksymalne F max (kN) Ciężar 1 szt. (kg) Ilość (szt.)
WW50
Trasy kablowe - BAKS
710405
Trasy kablowe - BAKS
60 mm
Trasy kablowe - BAKS
48
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,85
Trasy kablowe - BAKS
0,05
Trasy kablowe - BAKS
100
Dodaj
WW100
Trasy kablowe - BAKS
710410
Trasy kablowe - BAKS
110 mm
Trasy kablowe - BAKS
70
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,90
Trasy kablowe - BAKS
0,08
Trasy kablowe - BAKS
100
Dodaj
WW150
Trasy kablowe - BAKS
710415
Trasy kablowe - BAKS
160 mm
Trasy kablowe - BAKS
70
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
1
Trasy kablowe - BAKS
0,12
Trasy kablowe - BAKS
100
Dodaj
WW200
Trasy kablowe - BAKS
710420
Trasy kablowe - BAKS
210 mm
Trasy kablowe - BAKS
73
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,05
Trasy kablowe - BAKS
0,22
Trasy kablowe - BAKS
100
Dodaj
WW300
Trasy kablowe - BAKS
710430
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
95
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,25
Trasy kablowe - BAKS
0,40
Trasy kablowe - BAKS
50
Dodaj
WW400
Trasy kablowe - BAKS
710440
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
95
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,15
Trasy kablowe - BAKS
0,57
Trasy kablowe - BAKS
30
Dodaj
WW500
Trasy kablowe - BAKS
710450
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
95
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
1,05
Trasy kablowe - BAKS
0,80
Trasy kablowe - BAKS
30
Dodaj
WW600
Trasy kablowe - BAKS
710460
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
95
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
0,95
Trasy kablowe - BAKS
0,91
Trasy kablowe - BAKS
30
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WW50 Lcałk. 60 mm Fk kN f1 dop. mm n bezp. 70%
WW100 Lcałk. 110 mm Fk kN f1 dop. mm n bezp. 70%
WW150 Lcałk. 160 mm Fk kN f1 dop. mm n bezp. 70%
WW200 Lcałk. 210 mm Fk kN f1 dop. mm n bezp. 70%
WW300 Lcałk. 315 mm Fk kN f1 dop. mm n bezp. 70%
WW400 Lcałk. 415 mm Fk kN f1 dop. mm n bezp. 70%
WW500 Lcałk. 515 mm Fk kN f1 dop. mm n bezp. 70%
WW600 Lcałk. 615 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
