Informacje

Mocowanie koryt, drabin kablowych, rur i innych elementów, o dużym obciążeniu.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– zmodyfikowany wysięgnik WWCN... jest nową, tańszą wersją wysięgnika WWC...
– na zamówienie możliwość wykonania wysięgników o niestandardowych długościach

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

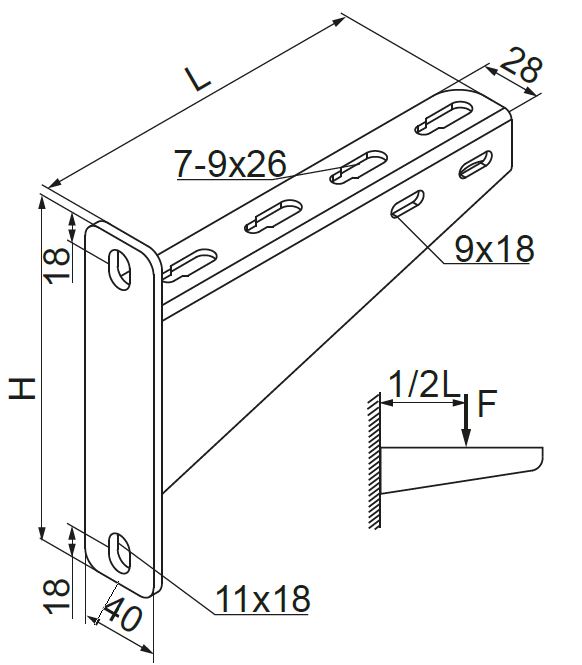

Symbol Numer katalogowy Wymiar L (mm) Wymiar H (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
WWCN100
Trasy kablowe - BAKS
712110
Trasy kablowe - BAKS
130 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,20
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WWCN200
Trasy kablowe - BAKS
712120
Trasy kablowe - BAKS
230 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
0,29
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WWCN300
Trasy kablowe - BAKS
712130
Trasy kablowe - BAKS
330 mm
Trasy kablowe - BAKS
155
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
0,47
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WWCN400
Trasy kablowe - BAKS
712140
Trasy kablowe - BAKS
430 mm
Trasy kablowe - BAKS
155
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
0,75
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WWCN500
Trasy kablowe - BAKS
712150
Trasy kablowe - BAKS
530 mm
Trasy kablowe - BAKS
170
Trasy kablowe - BAKS
1,70
Trasy kablowe - BAKS
0,98
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WWCN600
Trasy kablowe - BAKS
712160
Trasy kablowe - BAKS
630 mm
Trasy kablowe - BAKS
170
Trasy kablowe - BAKS
1,70
Trasy kablowe - BAKS
1,10
Trasy kablowe - BAKS
10
Plik *.std Dodaj
