WWKH Wysięgnik

Trasy kablowe - BAKS
Informacje

Mocowanie koryt, drabin kablowych,rur i innych
elementów o bardzo dużym obciążeniu
do dwuteownika.

Materiał

Stal cynkowana metodą
zanurzeniową PN-EN ISO 1461:2011,
Na zamówienie:
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

W zestawie z wysięgnikiem:
- do długości 600mm włącznie1 komplet SG M12×30
- powyżej 600mm 2 komplety SG M12×30

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

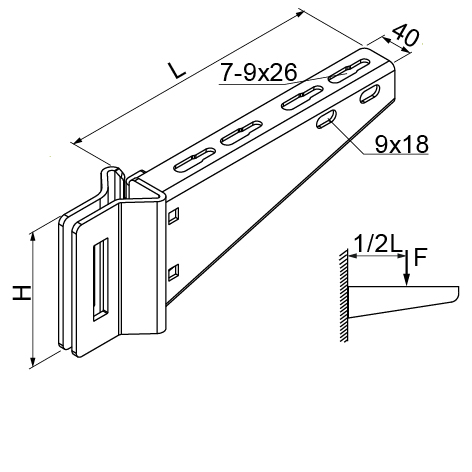

Symbol Numer katalogowy Długość L (mm) Wysokość H (mm) Obciążenie maksymalne F max (kN) Ciężar 1 szt. (kg) Ilość (szt.)
WWKH200
Trasy kablowe - BAKS
721320
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
120
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
2,16
Trasy kablowe - BAKS
30
Dodaj
WWKH300
Trasy kablowe - BAKS
721330
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
120
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
2,38
Trasy kablowe - BAKS
30
Dodaj
WWKH400
Trasy kablowe - BAKS
721340
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
120
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
2,87
Trasy kablowe - BAKS
20
Dodaj
WWKH500
Trasy kablowe - BAKS
721350
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
3,32
Trasy kablowe - BAKS
10
Dodaj
WWKH600
Trasy kablowe - BAKS
721360
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
3,75
Trasy kablowe - BAKS
10
Dodaj
WWKH700
Trasy kablowe - BAKS
721370
Trasy kablowe - BAKS
715 mm
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
4,02
Trasy kablowe - BAKS
10
Dodaj
WWKH800
Trasy kablowe - BAKS
721380
Trasy kablowe - BAKS
815 mm
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
5,58
Trasy kablowe - BAKS
10
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WWKH200 Lcałk. 215 mm Fk kN f1 dop. mm n bezp. 70%
WWKH300 Lcałk. 315 mm Fk kN f1 dop. mm n bezp. 70%
WWKH400 Lcałk. 415 mm Fk kN f1 dop. mm n bezp. 70%
WWKH500 Lcałk. 515 mm Fk kN f1 dop. mm n bezp. 70%
WWKH600 Lcałk. 615 mm Fk kN f1 dop. mm n bezp. 70%
WWKH700 Lcałk. 715 mm Fk kN f1 dop. mm n bezp. 70%
WWKH800 Lcałk. 815 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
