WWSN... Wysięgnik wzmocniony

Trasy kablowe - BAKS
Informacje

Mocowanie korytek, korytek siatkowych, drabinek kablowych, rur i innych elementów.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– nacięcie z boku wysięgnika umożliwiają bezśrubowy montaż korytek, korytek siatkowych i drabinek kablowych z wykorzystaniem nowej uniwersalnej zapinki ZAPU...
– montaż do ściany/konstrukcji jedną śrubą
– wysokie parametry wytrzymałościowe
– dzięki powiększonej szerokości możliwość montażu do otwartej strony ceownika (możliwość płynnej regulacji położenia)
– bezśrubowy montaż tras kablowych do wysięgników (z wykorzystaniem zapinki ZAPU...)

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

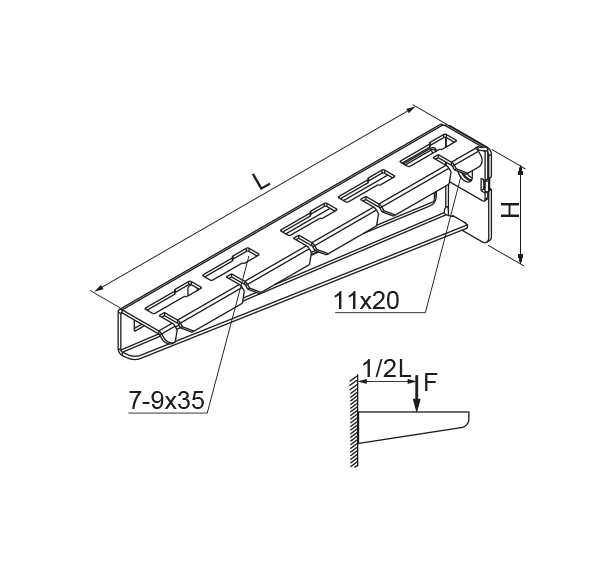

Symbol Numer katalogowy Wymiar L (mm) Wymiar H (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Grubości blachy (mm) Ilość (szt.)
WWSN50
Trasy kablowe - BAKS
715505
Trasy kablowe - BAKS
95 mm
Trasy kablowe - BAKS
47
Trasy kablowe - BAKS
0,75
Trasy kablowe - BAKS
0,10
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
50
Dodaj
WWSN100
Trasy kablowe - BAKS
715510
Trasy kablowe - BAKS
145 mm
Trasy kablowe - BAKS
54
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
0,19
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
50
Dodaj
WWSN150
Trasy kablowe - BAKS
715515
Trasy kablowe - BAKS
195 mm
Trasy kablowe - BAKS
60
Trasy kablowe - BAKS
1,70
Trasy kablowe - BAKS
0,28
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
50
Dodaj
WWSN200
Trasy kablowe - BAKS
715520
Trasy kablowe - BAKS
245 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
1,95
Trasy kablowe - BAKS
0,33
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
30
Dodaj
WWSN300
Trasy kablowe - BAKS
715530
Trasy kablowe - BAKS
345 mm
Trasy kablowe - BAKS
80
Trasy kablowe - BAKS
2,25
Trasy kablowe - BAKS
0,52
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
30
Dodaj
WWSN400
Trasy kablowe - BAKS
715540
Trasy kablowe - BAKS
450 mm
Trasy kablowe - BAKS
90
Trasy kablowe - BAKS
2,85
Trasy kablowe - BAKS
0,89
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
20
Dodaj
WWSN500
Trasy kablowe - BAKS
715550
Trasy kablowe - BAKS
550 mm
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3,15
Trasy kablowe - BAKS
1,14
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
20
Dodaj
WWSN600
Trasy kablowe - BAKS
715560
Trasy kablowe - BAKS
650 mm
Trasy kablowe - BAKS
110
Trasy kablowe - BAKS
3,40
Trasy kablowe - BAKS
1,68
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
20
Dodaj
Przykłady
