Informacje

Mocowanie korytek, drabinek kablowych, rur i innych elementów do konstrukcji stalowych opartych na ceownikach o szerokości ~40 mm, szczególnie tam gdzie jest mało miejsca na trasy kablowe (np. nad sufitami podwieszanymi).

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– na zamówienie możliwość wykonania wysięgników o niestandardowych długościach
– zalecany montaż do otwartej ściany ceownika o szerokości ~40 mm za pomocą śrub SRM10x25 co umożliwia płynną regulację położenia

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

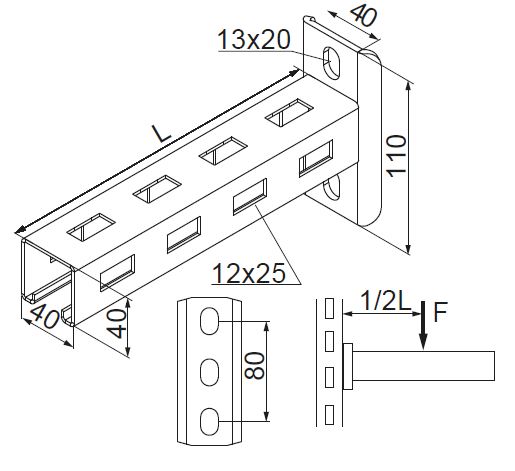

Symbol Numer katalogowy Wymiar L (mm) Odległość do podstawy wysięgnika Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Ilość (szt.)
WWT100
Trasy kablowe - BAKS
711010
Trasy kablowe - BAKS
115 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
0,51
Trasy kablowe - BAKS
30
Dodaj
WWT150
Trasy kablowe - BAKS
711015
Trasy kablowe - BAKS
165 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
0,60
Trasy kablowe - BAKS
30
Dodaj
WWT200
Trasy kablowe - BAKS
711020
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,69
Trasy kablowe - BAKS
30
Dodaj
WWT300
Trasy kablowe - BAKS
711030
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
1,70
Trasy kablowe - BAKS
0,96
Trasy kablowe - BAKS
30
Dodaj
WWT400
Trasy kablowe - BAKS
711040
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
1,60
Trasy kablowe - BAKS
1,15
Trasy kablowe - BAKS
30
Dodaj
WWT500
Trasy kablowe - BAKS
711050
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
1,37
Trasy kablowe - BAKS
20
Dodaj
WWT600
Trasy kablowe - BAKS
711060
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
1,43
Trasy kablowe - BAKS
10
Dodaj
WWT700
Trasy kablowe - BAKS
711070
Trasy kablowe - BAKS
715 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
1,82
Trasy kablowe - BAKS
8
Dodaj
WWT800
Trasy kablowe - BAKS
711080
Trasy kablowe - BAKS
815 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
1,10
Trasy kablowe - BAKS
1,97
Trasy kablowe - BAKS
8
Dodaj
WWT900
Trasy kablowe - BAKS
711090
Trasy kablowe - BAKS
915 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
1
Trasy kablowe - BAKS
2,20
Trasy kablowe - BAKS
8
Dodaj
WWT1000
Trasy kablowe - BAKS
711011
Trasy kablowe - BAKS
1 015 mm
Trasy kablowe - BAKS
35
Trasy kablowe - BAKS
0,90
Trasy kablowe - BAKS
2,43
Trasy kablowe - BAKS
8
Dodaj
Przykłady
