Informacje

Mocowanie prętów, obejm itp. do:

dwuteowników, kątowników itp.

Materiał

Stal cynkowana metodą cynku płatkowego
PN-EN ISO 10683:2014-09
Na zamówienie:
E- stal kwasoodporna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

UWAGA! Cynkowanie ogniowe metodą zanurzeniową (PN-EN ISO 1461:2011) i cynkowanie dyfuzyjne (PN-EN ISO 17668:2016) dla elementów o max. wymiarze 200 mm, zastąpione będzie metodą cynku płatkowego PN-EN ISO 10683:2014-09

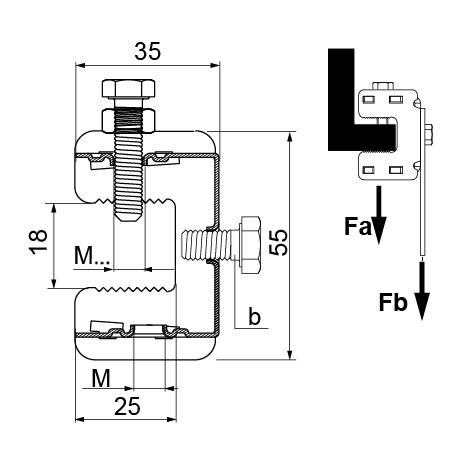

Zacisk ZCM1 ma 3 otwory gwintowane M6 umożliwiające
montaż za pomocą śruby



Śruba zaznaczona na zielono dokładana jest oddzielnie tzn.
do opakowania zbiorczego z zaciskami z wkręconymi śrubami
z nakrętkami kontrującymi dokładane są dodatkowe śruby
w opakowaniu niezależnym

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Obciążenie maksymalne Fa max (kN) Obciążenie maksymalne Fb max (kN) Wymiar M (mm) Wysokość H (mm) Ciężar 1 szt. (kg) Ilość (szt.)
ZCM1
Trasy kablowe - BAKS
752302
Trasy kablowe - BAKS
0,50
Trasy kablowe - BAKS
0,20
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
55
Trasy kablowe - BAKS
0,07
Trasy kablowe - BAKS
100
