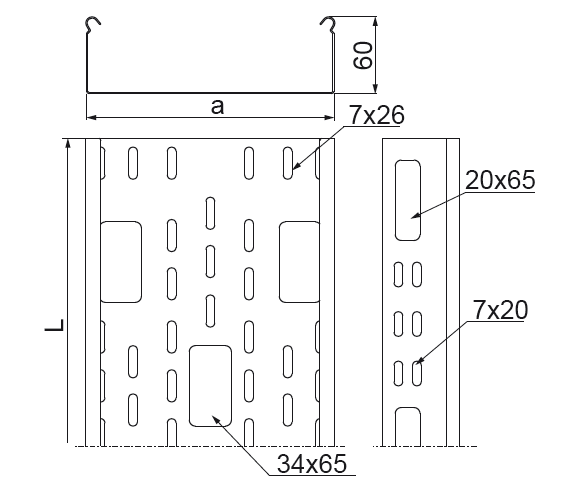

KAP...H60 Лоток

1,0 1,5
1,5
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом погружения

PN-EN ISO 1461:2011

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Сборка лотков только при помощи соединителей

(в бортах лотка нет выреза).

При монтаже следует использовать комплекты

болтов SGK M6x10 или SG M6x10.

Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
добавлять
Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
50 mm
Кабельные трассы - BAKS
2900 mm
KAP50H60/3
Кабельные трассы - BAKS
171515
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,95 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
2 900 		Plik *.std добавлять
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
5800 mm
KAP100H60/3
Кабельные трассы - BAKS
171516
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,21 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
5 800 		Plik *.std добавлять
Кабельные трассы - BAKS
150 mm
Кабельные трассы - BAKS
8800 mm
KAP150H60/3
Кабельные трассы - BAKS
171616
Кабельные трассы - BAKS
150
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,68 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
8 800 		Plik *.std добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
11800 mm
KAP200H60/3
Кабельные трассы - BAKS
171716
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,11 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
11 800 		Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
17800 mm
KAP300H60/3
Кабельные трассы - BAKS
171816
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4,04 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
17 800 		Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
23800 mm
KAP400H60/3
Кабельные трассы - BAKS
171916
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4,98 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
23 800 		Plik *.std добавлять
