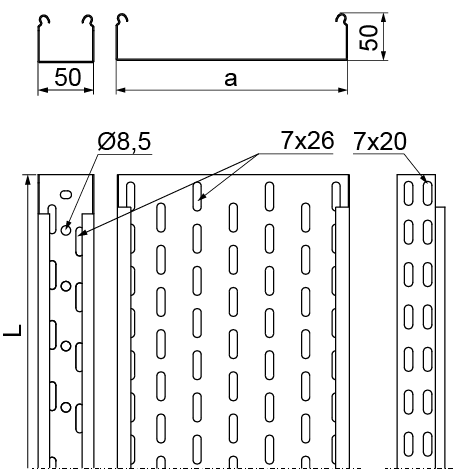

KCJ...H50 Лоток

0,7 1,0 1,2 1,5
1,0
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом погружения

PN-EN ISO 1461:2011

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Возможность сборки лотков посредством

вставки одного лотка в другой,

монтаж осуществляется без соединителей.

Для больших заказов лотки длиной 2 м.

При монтаже следует использовать комплекты

болтов SGK M6x10 или SG M6x10.

Просмотреть все
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
добавлять
Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
50 mm
Кабельные трассы - BAKS
2300 mm
KGJ/KCJ50H50/3
Кабельные трассы - BAKS
150605
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
0,99 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
2 300 		Plik *.std добавлять
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
4800 mm
KCJ100H50/3
Кабельные трассы - BAKS
151010
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,38 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
4 800 		добавлять
Кабельные трассы - BAKS
150 mm
Кабельные трассы - BAKS
7300 mm
KCJ150H50/3
Кабельные трассы - BAKS
151015
Кабельные трассы - BAKS
150
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,70 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
7 300 		добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
9800 mm
KCJ200H50/3
Кабельные трассы - BAKS
151020
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,97 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
9 800 		добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
14800 mm
KCJ300H50/3
Кабельные трассы - BAKS
151030
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,66 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
14 800 		добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
19800 mm
KCJ400H50/3
Кабельные трассы - BAKS
150440
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,24 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
19 800 		добавлять
Кабельные трассы - BAKS
500 mm
Кабельные трассы - BAKS
24800 mm
KCJ500H50/3
Кабельные трассы - BAKS
150450
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,74 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
24 800 		добавлять
Кабельные трассы - BAKS
600 mm
Кабельные трассы - BAKS
29800 mm
KCJ600H50/3
Кабельные трассы - BAKS
150460
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4,37 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
29 800 		добавлять
