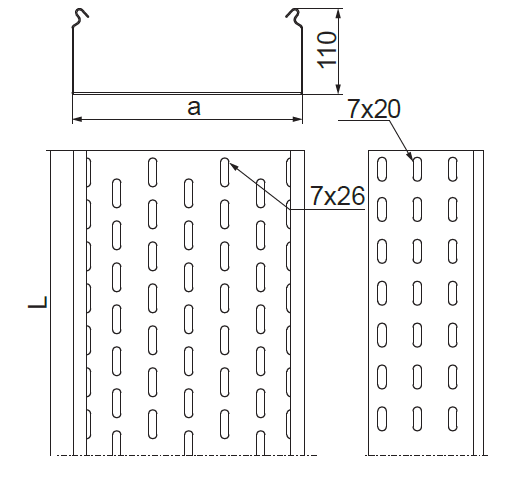

KCP...H110 Лоток

1,0 1,5
1,5
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Возможность сборки лотков посредством

вставки одного лотка в другой,

монтаж осуществляется без соединителей.

Для больших заказов лотки длиной 2 м.

При монтаже следует использовать комплекты

болтов SGK M6x10 или SG M6x10.

Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
добавлять
Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
10800 mm
KCP100H110/3
Кабельные трассы - BAKS
120810
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,27 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
10 800 		Plik *.std добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
21800 mm
KCP200H110/3
Кабельные трассы - BAKS
120820
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4,10 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
21 800 		Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
32800 mm
KCP300H110/3
Кабельные трассы - BAKS
120830
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
5,17 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
32 800 		Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
43800 mm
KCP400H110/3
Кабельные трассы - BAKS
120840
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
6,11 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
43 800 		Plik *.std добавлять
Кабельные трассы - BAKS
500 mm
Кабельные трассы - BAKS
54800 mm
KCP500H110/3
Кабельные трассы - BAKS
120850
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
7,05 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
54 800 		Plik *.std добавлять
Кабельные трассы - BAKS
600 mm
Кабельные трассы - BAKS
65800 mm
KCP600H110/3
Кабельные трассы - BAKS
120860
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
7,93 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
65 800 		Plik *.std добавлять
