KOJ...H42 Лоток

1,0

Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.

МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом погружения

PN-EN ISO 1461:2011.

E- кислотостойкая сталь

L- порошковая покраска любым цветом

Примечание.

Возможность сборки лотков посредством вставки одного лотка в

другой и монтаж осуществляется без соединителей. При монтаже

следует использовать комплекты болтов SGK M6x10 или SG M6x10.

Версии

добавлять

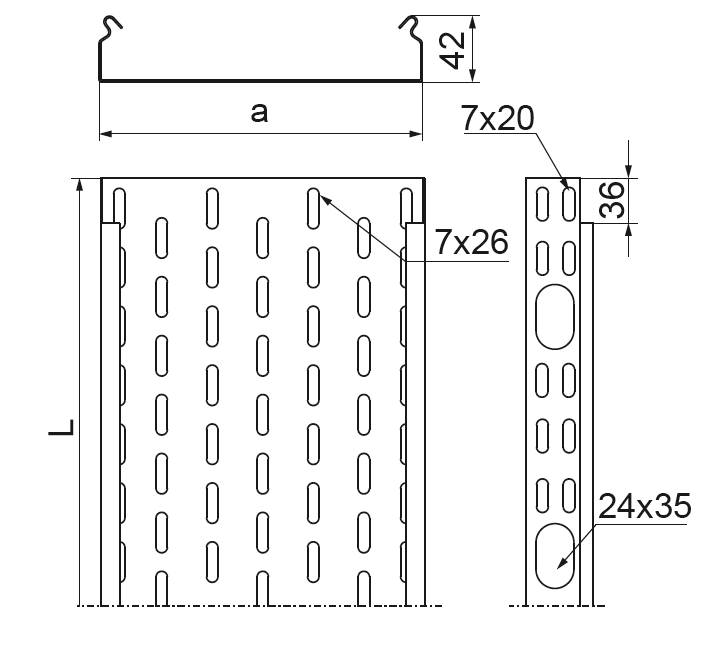

	Символ	Каталожный номер	ширинаaмм	длинаLm	Вес 1 пог.м (kg)	Количество в упаковке (шт. / m.)	Полезное сечение (мм ² )
50 mm 1900 mm
	KOJ50H42/3	141405	50	3 000 mm	0,83 kg	4 / 12 szt. / m. b.	1 900	добавлять
100 mm 4000 mm
	KOJ100H42/3	141410	100	3 000 mm	1,26 kg	4 / 12 szt. / m. b.	4 000	добавлять
150 mm 6100 mm
	KOJ150H42/3	141415	150	3 000 mm	1,56 kg	4 / 12 szt. / m. b.	6 100	добавлять
200 mm 8200 mm
	KOJ200H42/3	141420	200	3 000 mm	1,87 kg	4 / 12 szt. / m. b.	8 200	добавлять

Заполнение

Кабель 1
Кабель 2
Кабель 3
Кабель 4

Кабель 1

Кабель 2

Кабель 3

Кабель 4

Предоставление заполнения (%)

Кабельные трассы - BAKS

%

Поправка на заполнение (%)

Кабельные трассы - BAKS

%

42 mm

50 mm

Изделие не соответствует требованиям

42 mm

100 mm

Изделие не соответствует требованиям

42 mm

150 mm

Изделие не соответствует требованиям

42 mm

200 mm

Изделие не соответствует требованиям
