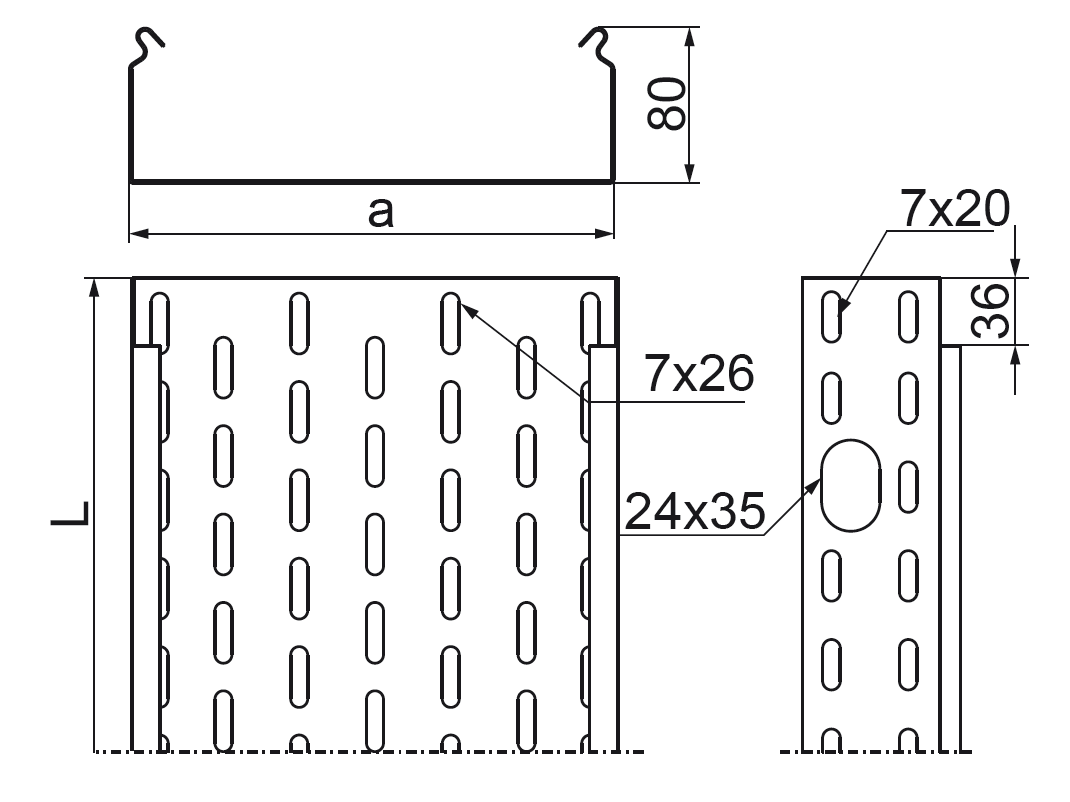

KOJ...H80 Лоток

1,0

Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.

МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом погружения

PN-EN ISO 1461:2011.

E- кислотостойкая сталь

L- порошковая покраска любым цветом

Примечание.

Возможность сборки лотков посредством вставки одного лотка в

другой и монтаж осуществляется без соединителей. При монтаже

следует использовать комплекты болтов SGK M6x12 или SG M6x12.

Версии

добавлять

	Символ	Каталожный номер	ширинаaмм	длинаLm	Вес 1 пог.м (kg)	Количество в упаковке (шт. / m.)	Полезное сечение (мм ² )
100 mm 7800 mm
	KOJ100H80/3	181010	100	3 000 mm	1,63 kg	4 / 12 szt. / m. b.	7 800	добавлять
200 mm 15800 mm
	KOJ200H80/3	181020	200	3 000 mm	2,33 kg	4 / 12 szt. / m. b.	15 800	добавлять
300 mm 23800 mm
	KOJ300H80/3	181030	300	3 000 mm	2,87 kg	2 / 6 szt. / m. b.	23 800	добавлять
400 mm 31800 mm
	KOJ400H80/3	181040	400	3 000 mm	3,64 kg	2 / 6 szt. / m. b.	31 800	добавлять

Заполнение

Кабель 1
Кабель 2
Кабель 3
Кабель 4

Кабель 1

Кабель 2

Кабель 3

Кабель 4

Предоставление заполнения (%)

Кабельные трассы - BAKS

%

Поправка на заполнение (%)

Кабельные трассы - BAKS

%

80 mm

100 mm

Изделие не соответствует требованиям

80 mm

200 mm

Изделие не соответствует требованиям

80 mm

300 mm

Изделие не соответствует требованиям

80 mm

400 mm

Изделие не соответствует требованиям
