Информация

Prowadzenie trasy kablowej w halach lub miejscach o ograniczonej ilości konstrukcji wsporczych. Duża wytrzymałość koryt pozwala na stosowanie podpór nawet co 8 m.

МАТЕРИАЛ

S - stal cynkowana met. Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– korytka przystosowane do montowania uchwytów kablowych UKZ1/UKZO1, UKZ2, UKZP1 i UKZP2

–opcja E - tylko dla odcinków do 3 m - wykonanie bez przetłoczeń w bokach i z rzadszą perforacją w dnie burty (istnieje możliwość dostarczenia do klienta połączonych łącznikami dwóch odcinków 3 m dających długość 6 m)

– przy dużych zamówieniach możliwość wykonania korytek o długościach od 2 do 12 m i korytek z blachy o grubościach 1,2 lub 2,5 mm

Внимание
Соединение лотков только с применением соединителей.
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS

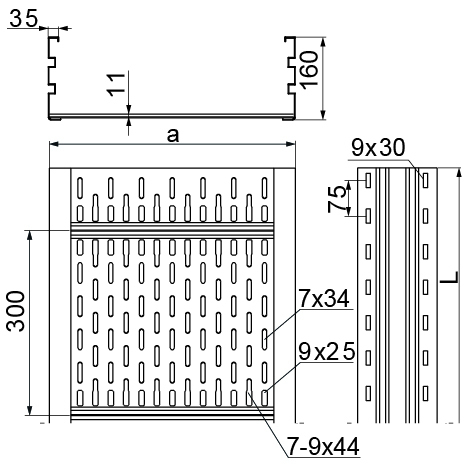

Символ длинаLm ширинаaмм Каталожный номер Количество в упаковке (шт. / m.) Вес 1 пог.м (kg) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
29800 mm
KSC200H160/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
272116
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Кабельные трассы - BAKS
10,32 kg
Кабельные трассы - BAKS
29 800
Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
40600 mm
KSC300H160/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
273116
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Кабельные трассы - BAKS
11,22 kg
Кабельные трассы - BAKS
40 600
Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
54700 mm
KSC400H160/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
274116
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Кабельные трассы - BAKS
12,12 kg
Кабельные трассы - BAKS
54 700
Plik *.std добавлять
Кабельные трассы - BAKS
500 mm
Кабельные трассы - BAKS
68900 mm
KSC500H160/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
275116
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Кабельные трассы - BAKS
13,02 kg
Кабельные трассы - BAKS
68 900
Plik *.std добавлять
Кабельные трассы - BAKS
600 mm
Кабельные трассы - BAKS
93800 mm
KSC600H160/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
276116
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Кабельные трассы - BAKS
13,92 kg
Кабельные трассы - BAKS
93 800
Plik *.std добавлять
Нагрузка
Кабельные трассы - BAKS Кабельные трассы - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Заполнение
Кабельные трассы - BAKS Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 1
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 2
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 3
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 4
Кабельные трассы - BAKS
Кабельные трассы - BAKS


Предоставление заполнения (%)
Кабельные трассы - BAKS
Поправка на заполнение (%)
Кабельные трассы - BAKS
