1,5

Informationen

Verlegung von Kabeltrassen auf Schiffen und Bohrtürmen.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl

Zusätzliche Informationen

– Für die Verbindung von Kabelleitern sind die LDOWH40 Verbinder und die SGKFM8x14 Schrauben zu verwenden
– Für die Schrägverbindung sind die LVKW...H40 Verbinder und die SGKFM8x16 Schrauben zu verwenden
– Auf Anfrage sind Kabelleitern mit einer Länge von 2 m erhältlich

Version

Dazugeben

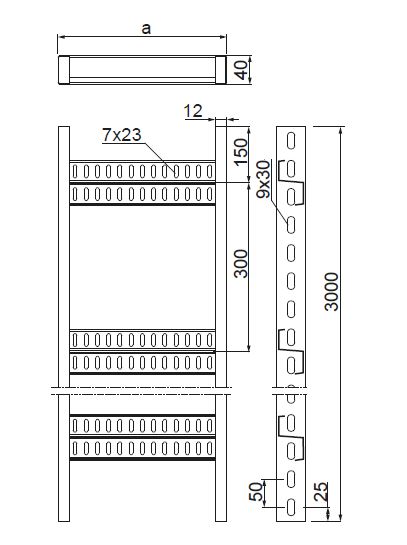

	Symbol	Breite a mm	Länge L mm	Dicke (mm)	1 lfdm (kg) (kg)	Katalog-Nr.	Menge in Packung (Stück / m.)
100 mm mm
	DOZCP100H40/3	100	3 000 mm	1,50	2,26 kg	434011	1 / 3 Stück/m	Dazugeben
150 mm mm
	DOZCP150H40/3	150	3 000 mm	1,50	2,50 kg	434015	1 / 3 Stück/m	Dazugeben
200 mm mm
	DOZCP200H40/3	200	3 000 mm	1,50	2,73 kg	434021	1 / 3 Stück/m	Dazugeben
250 mm mm
	DOZCP250H40/3	250	3 000 mm	1,50	2,97 kg	434025	1 / 3 Stück/m	Dazugeben
300 mm mm
	DOZCP300H40/3	300	3 000 mm	1,50	3,67 kg	434031	1 / 3 Stück/m	Dazugeben
350 mm mm
	DOZCP350H40/3	350	3 000 mm	1,50	3,98 kg	434035	1 / 3 Stück/m	Dazugeben
400 mm mm
	DOZCP400H40/3	400	3 000 mm	1,50	4,29 kg	434041	1 / 3 Stück/m	Dazugeben
500 mm mm
	DOZCP500H40/3	500	3 000 mm	1,50	4,92 kg	434051	1 / 3 Stück/m	Dazugeben
600 mm mm
	DOZCP600H40/3	600	3 000 mm	1,50	5,54 kg	434061	1 / 3 Stück/m	Dazugeben

Belastung

Zeige andere Dicken

DOZE...H40/3 4,0

Zeige Ablenkungsdiagramm

Einheiten des Diagramms

Q_dop. (kN/m)

0.0

L (m)

0.0

Beispiel
