TDC...H50N T-Stück

2,0
Informationen

Verzweigung der Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage sind 6 St. LDCH... Verbinder und und 24 Sets von SGKM8x14 oder SGM8x14 Schrauben zu verwenden

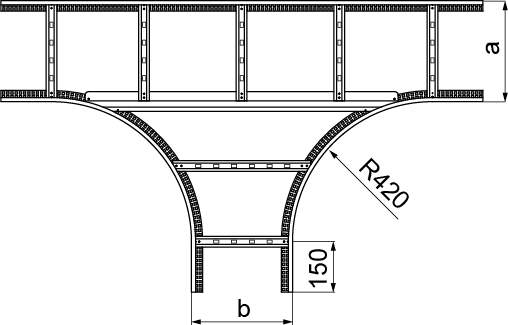

– Bei Sonderaufträgen müssen die Abmessungen a und b angegeben werden (wenn a=400 und b=600 betragen, soll das bestellte Formteil mit dem TD...400/600/400H… Symbol versehen sein)
– Option E90 für eine Breite von 100 bis 400 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. Breite a mm 1 Stück (kg) Menge (Stück) 3D Datei
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
mm
TDC100H50N
BAKS – Kabeltragsysteme
457310
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
5,89
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
mm
TDC200H50N
BAKS – Kabeltragsysteme
457320
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
6,78
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
mm
TDC300H50N
BAKS – Kabeltragsysteme
457330
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
7,76
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
mm
TDC400H50N
BAKS – Kabeltragsysteme
457340
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
8,72
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
mm
TDC500H50N
BAKS – Kabeltragsysteme
457350
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
9,70
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
mm
TDC600H50N
BAKS – Kabeltragsysteme
457360
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
10,66
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
Beispiel
