WD... Aufhängebügel

BAKS – Kabeltragsysteme
Informationen

Aufhängung von Kabelrinnen und Profilen

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09

Auf Bestellung:

FP - verzinkter Stahl im Tauchverfahren PN-EN ISO 10683:2018-11,

E - Edelstahl

L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Der Aufhängebügel vom Typ WD40 ist für U-Profile mit einer Breite von 40 mm geeignet

– Der Aufhängebügel vom Typ WD50 ist für Kabelrinnen und U-Profile mit einer Breite von 50 mm geeignet

– Der Aufhängebügel vom Typ WD60 ist für Gitterinnen mit einer Breite von 60 mm geeignet.

– Der Aufhängebügel vom Typ WD100 ist für Kabelrinnen, Gitterrinnen und U-Profile mit einer Breite von

100 mm geeignet

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

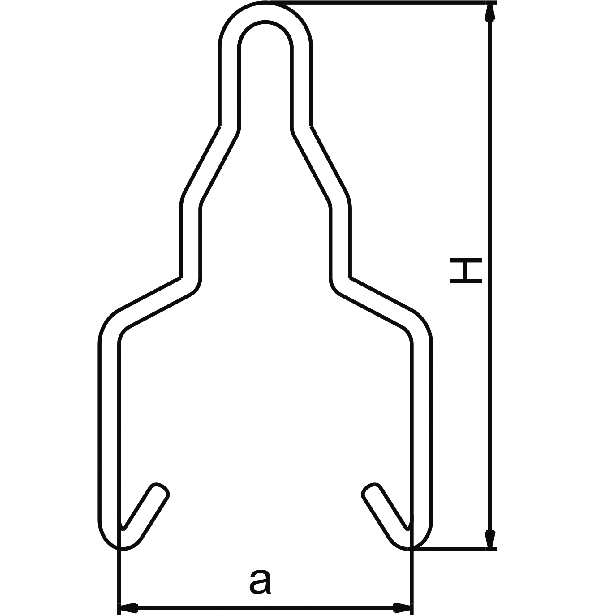

Symbol Breite a mm Katalog-Nr. Höhe H mm 1 Stück (kg) Max Belastung F max (kN) Menge (Stück)
BAKS – Kabeltragsysteme
41.5 mm
BAKS – Kabeltragsysteme
mm
WD40
BAKS – Kabeltragsysteme
41,50
BAKS – Kabeltragsysteme
900000
BAKS – Kabeltragsysteme
128,50
BAKS – Kabeltragsysteme
0,03
BAKS – Kabeltragsysteme
1,10
BAKS – Kabeltragsysteme
100
Dazugeben
BAKS – Kabeltragsysteme
51 mm
BAKS – Kabeltragsysteme
mm
WD50
BAKS – Kabeltragsysteme
51
BAKS – Kabeltragsysteme
910000
BAKS – Kabeltragsysteme
127
BAKS – Kabeltragsysteme
0,03
BAKS – Kabeltragsysteme
0,90
BAKS – Kabeltragsysteme
100
Dazugeben
BAKS – Kabeltragsysteme
59.3 mm
BAKS – Kabeltragsysteme
mm
WD60
BAKS – Kabeltragsysteme
59,30
BAKS – Kabeltragsysteme
920000
BAKS – Kabeltragsysteme
114,30
BAKS – Kabeltragsysteme
0,03
BAKS – Kabeltragsysteme
0,55
BAKS – Kabeltragsysteme
100
Dazugeben
BAKS – Kabeltragsysteme
101 mm
BAKS – Kabeltragsysteme
mm
WD100
BAKS – Kabeltragsysteme
101
BAKS – Kabeltragsysteme
940000
BAKS – Kabeltragsysteme
131,70
BAKS – Kabeltragsysteme
0,03
BAKS – Kabeltragsysteme
0,40
BAKS – Kabeltragsysteme
100
Dazugeben
Beispiel
