WFC/WFCO... Wandausleger

2,0 BAKS – Kabeltragsysteme
Informationen

Aufhängung von Kabeltrassen.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Wand- oder Deckenmontage mit nur einer Schraube
– Mit jedem Hängestiel ist auch die NO60x40 Schutzkappe im Set enthalten
– Eine neue Lochung erleichtert die Montage von Kabelrinnen, Gitterinnen und Kabelleitern

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

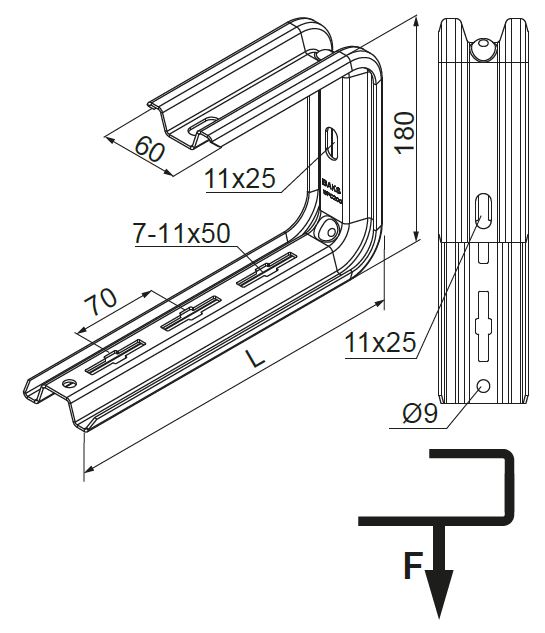

Symbol Katalog-Nr. Länge L mm 1 Stück (kg) Max Belastung F max (kN) Menge (Stück) 3D Datei
WFC/WFCO100
BAKS – Kabeltragsysteme
720310
BAKS – Kabeltragsysteme
174 mm
BAKS – Kabeltragsysteme
0,61
BAKS – Kabeltragsysteme
0,85
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WFC/WFCO150
BAKS – Kabeltragsysteme
720315
BAKS – Kabeltragsysteme
224 mm
BAKS – Kabeltragsysteme
0,71
BAKS – Kabeltragsysteme
0,70
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WFC/WFCO200
BAKS – Kabeltragsysteme
720320
BAKS – Kabeltragsysteme
274 mm
BAKS – Kabeltragsysteme
0,82
BAKS – Kabeltragsysteme
0,50
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WFC/WFCO300
BAKS – Kabeltragsysteme
720330
BAKS – Kabeltragsysteme
374 mm
BAKS – Kabeltragsysteme
1,04
BAKS – Kabeltragsysteme
0,30
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WFC/WFCO400
BAKS – Kabeltragsysteme
720340
BAKS – Kabeltragsysteme
474 mm
BAKS – Kabeltragsysteme
1,26
BAKS – Kabeltragsysteme
0,23
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WFC500
BAKS – Kabeltragsysteme
720350
BAKS – Kabeltragsysteme
574 mm
BAKS – Kabeltragsysteme
1,48
BAKS – Kabeltragsysteme
0,14
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WFC600
BAKS – Kabeltragsysteme
720360
BAKS – Kabeltragsysteme
674 mm
BAKS – Kabeltragsysteme
1,69
BAKS – Kabeltragsysteme
0,10
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
Beispiel
