Informationen

Befestigung von stark beanspruchten Kabelrinnen, Kabelleitern, Rohren und sonstigen Komponenten.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Der modifizierte WMCN... Ausleger ist eine neue, preiswerte Ausführung des WMC/WMCO Auslegers....
– Auf Anfrage sind Ausleger mit untypischen Längen erhältlich
– Montage mit eine Schraube

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

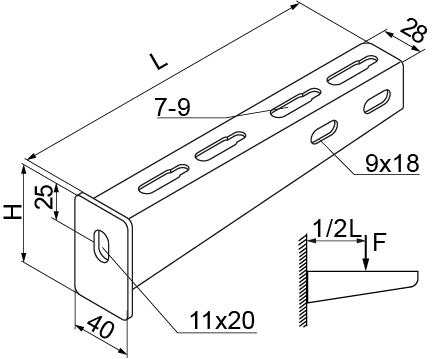

Symbol Katalog-Nr. Länge L mm Höhe H mm Max Belastung F max (kN) 1 Stück (kg) Menge (Stück) 3D Datei
WMCN100
BAKS – Kabeltragsysteme
712010
BAKS – Kabeltragsysteme
115 mm
BAKS – Kabeltragsysteme
65
BAKS – Kabeltragsysteme
1,50
BAKS – Kabeltragsysteme
0,17
BAKS – Kabeltragsysteme
50
Plik *.std Dazugeben
WMCN150
BAKS – Kabeltragsysteme
712015
BAKS – Kabeltragsysteme
165 mm
BAKS – Kabeltragsysteme
65
BAKS – Kabeltragsysteme
1,40
BAKS – Kabeltragsysteme
0,20
BAKS – Kabeltragsysteme
50
Plik *.std Dazugeben
WMCN200
BAKS – Kabeltragsysteme
712020
BAKS – Kabeltragsysteme
215 mm
BAKS – Kabeltragsysteme
65
BAKS – Kabeltragsysteme
1,40
BAKS – Kabeltragsysteme
0,24
BAKS – Kabeltragsysteme
30
Plik *.std Dazugeben
WMCN300
BAKS – Kabeltragsysteme
712030
BAKS – Kabeltragsysteme
315 mm
BAKS – Kabeltragsysteme
75
BAKS – Kabeltragsysteme
1,40
BAKS – Kabeltragsysteme
0,40
BAKS – Kabeltragsysteme
30
Plik *.std Dazugeben
WMCN400
BAKS – Kabeltragsysteme
712040
BAKS – Kabeltragsysteme
415 mm
BAKS – Kabeltragsysteme
75
BAKS – Kabeltragsysteme
1,30
BAKS – Kabeltragsysteme
0,60
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WMCN500
BAKS – Kabeltragsysteme
712050
BAKS – Kabeltragsysteme
515 mm
BAKS – Kabeltragsysteme
90
BAKS – Kabeltragsysteme
1,30
BAKS – Kabeltragsysteme
0,86
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WMCN600
BAKS – Kabeltragsysteme
712060
BAKS – Kabeltragsysteme
615 mm
BAKS – Kabeltragsysteme
90
BAKS – Kabeltragsysteme
1,30
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
Beispiel
