WWCN... Ausleger

Informationen

Befestigung von stark beanspruchten Kabelrinnen, Kabelleitern, Rohren und sonstigen Komponenten.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Der modifizierte WWCN... Ausleger ist eine neue, preiswerte Ausführung des WWC Auslegers....
– Auf Anfrage sind Ausleger mit untypischen Längen erhältlich

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Dazugeben

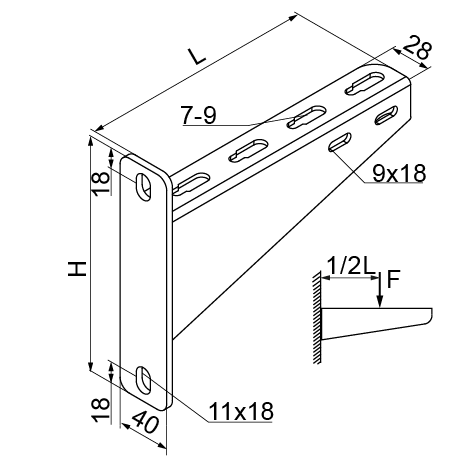

Symbol Katalog-Nr. Länge L mm Höhe H mm Max Belastung F max (kN) 1 Stück (kg) Menge (Stück) 3D Datei
WWCN100
BAKS – Kabeltragsysteme
712110
BAKS – Kabeltragsysteme
130 mm
BAKS – Kabeltragsysteme
140
BAKS – Kabeltragsysteme
2
BAKS – Kabeltragsysteme
0,20
BAKS – Kabeltragsysteme
50 		Plik *.std Dazugeben
WWCN200
BAKS – Kabeltragsysteme
712120
BAKS – Kabeltragsysteme
230 mm
BAKS – Kabeltragsysteme
140
BAKS – Kabeltragsysteme
1,80
BAKS – Kabeltragsysteme
0,29
BAKS – Kabeltragsysteme
50 		Plik *.std Dazugeben
WWCN300
BAKS – Kabeltragsysteme
712130
BAKS – Kabeltragsysteme
330 mm
BAKS – Kabeltragsysteme
155
BAKS – Kabeltragsysteme
1,80
BAKS – Kabeltragsysteme
0,47
BAKS – Kabeltragsysteme
20 		Plik *.std Dazugeben
WWCN400
BAKS – Kabeltragsysteme
712140
BAKS – Kabeltragsysteme
430 mm
BAKS – Kabeltragsysteme
155
BAKS – Kabeltragsysteme
1,80
BAKS – Kabeltragsysteme
0,75
BAKS – Kabeltragsysteme
20 		Plik *.std Dazugeben
WWCN500
BAKS – Kabeltragsysteme
712150
BAKS – Kabeltragsysteme
530 mm
BAKS – Kabeltragsysteme
170
BAKS – Kabeltragsysteme
1,70
BAKS – Kabeltragsysteme
0,98
BAKS – Kabeltragsysteme
10 		Plik *.std Dazugeben
WWCN600
BAKS – Kabeltragsysteme
712160
BAKS – Kabeltragsysteme
630 mm
BAKS – Kabeltragsysteme
170
BAKS – Kabeltragsysteme
1,70
BAKS – Kabeltragsysteme
1,10
BAKS – Kabeltragsysteme
10 		Plik *.std Dazugeben
Beispiel
