Technische Zulassung: AT-15-5730/2007
Konformitätszertifikat: ITB 0940/W
Konformitätserklärung: Nr. DZ-22
Allgemeine Hinweise:
- durch mit Brandschutzmörtel ZOS abgedichtete Mauerdurchführungen können Kabeltrassen geführt werden.
maximaler Grad der Ausfüllung der Mauerdurchführung mit Kabeln beträgt 60%
Dicke der Wände und Decken zur Herstellung einer Mauerdurchführung sollen nicht geringer sein als:
-120 mm - Betonmauer
-150 mm – Ziegel-, Porenbetonmauer
-180 mm – Decke
erste Stütze der Kabeltrasse nicht weiter als 100 mm von der Durchführung entfernt.
maximale Abmessungen einer Deckendurchführung: Breite 1000 mm und Länge unbegrenzt.

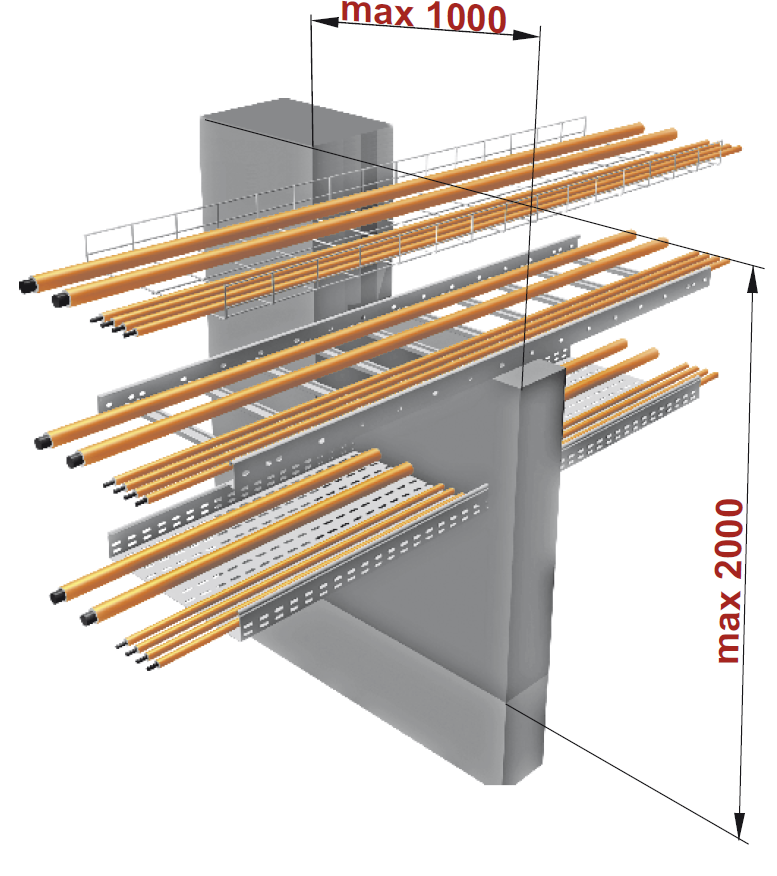

maximale Abmessungen einer Wanddurchführung gemäß nachstehender Zeichnung:
Beschreibung des Produktes:
Mit Zement gebundener Mörtel
mit leichten Zusätzen.
Verwendung:
Der Brandschutzmörtel PROMASTOP® TYP S
dient zur Herstellung von
Mauerdurchführungen
mit Feuerwiderstandsklasse von EI 30
bis EI 120. Es besteht auch die Möglichkeit,
diesen Mörtel zur Herstellung von universellen
Abschottungen, d.h., für Elektroleitungen,
Kunststoffrohre (Ømax. 200 mm),
Stahl- und Gußeisenrohre (Ømax. 168,3 mm),
nach Spezifikation des Herstellers
herzustellen.
Brandschutzmörtel dichtet Durchführungen
der Kabeltrassen durch Mauern unter
Beibehaltung deren Feuerwiderstandsklasse
ab
Zusätzliche Informationen:
Ergiebigkeit: 1 Sack (20 kg) = ~22 l Mörtel
(0,022 m3)
Lagerung: trocken, auf Holzpaletten
aufbewahren.
Lagerfrist: ca. 18 Monate
