Opis konstrukcji

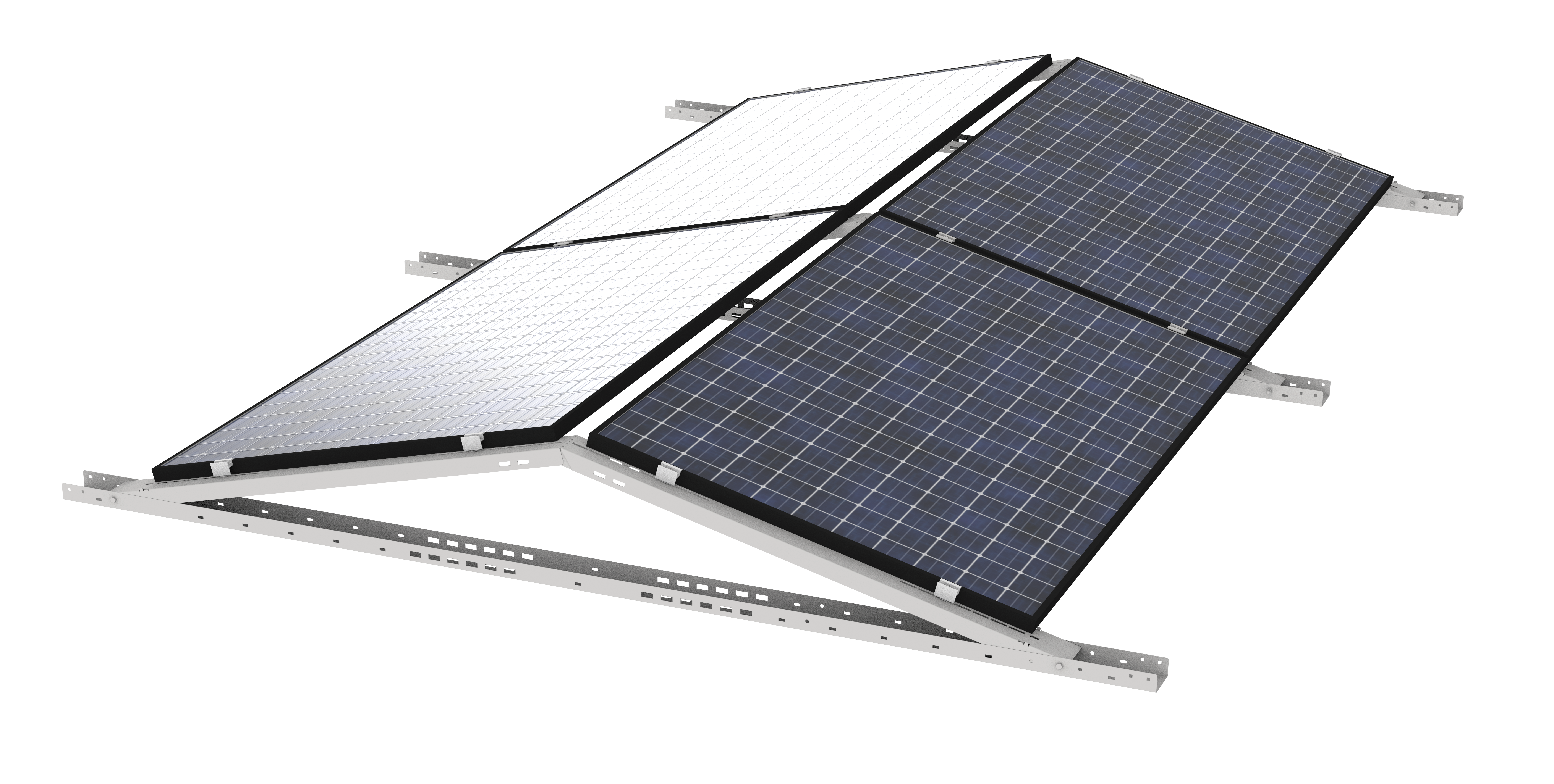

Kompletny system wsporczy umożliwiający zamocowanie paneli w układzie horyzontalnym pod kątem 10, 15 i 20° na dachu płaskim. System DP-DTH...-WZ umożliwia montaż paneli bez naruszania poszycia dachu dzięki obciążeniu konstrukcji bloczkami betonowymi.
Konstrukcja umożliwia montaż paneli fotowoltaicznych po krótkim boku (dla paneli o długości do 2100 mm) oraz po długim boku.

Opis techniczny:
Materiały systemu wsporczego:
MC- Stal konstrukcyjna w powłoce:
Magnelis®, MagiZinc®, PosMAC
A- Aluminium
E- Stal nierdzewna
F- Stal cynkowana metodą cynku płatkowego
Konstrukcja przebadana pod kątem wytrzymałościowym.

Warianty montażowe konstrukcji:
• kotwiona do dachu - DP-DTHKS-WZ
• balastowa - DP-DTHBS-WZ
• zgrzewana - DP-DTHWS-WZ
• szyny aluminiowe - DP-DTHKSS-WZ

z a s t o s o w a n i e

Konstrukcja DP-DTHBS-WZ (10°, 15°, 20°) na dach płaski przeznaczona do montażu

wszystkich długości paneli fotowoltaicznych w układzie poziomym

z a l e t y k o n s t r u k c j i :

• konstrukcja przebadana pod kątem wytrzymałościowym

• szybki montaż, ze względu na ograniczoną liczbę elementów

• możliwość łączenia kolejnych rzędów – w przypadku konstrukcji balastowej

zmniesza to znacznie wymagany ciężar balastu

• możliwość mocowania paneli bezklemowo śrubami do dedykowanych otworów lub

za pomocą klem KLIK

Zalety:

• konstrukcja przebadana pod kątem wytrzymałościowym

• szybki montaż, ze względu na ograniczoną liczbę elementów

• możliwość łączenia kolejnych rzędów – w przypadku konstrukcji balastowej zmniesza to znacznie wymagany ciężar balastu

• możliwość mocowania paneli bezklemowo śrubami do dedykowanych otworów lub za pomocą klem KLIK

• specjalne zaprojektowane ząbki zapewniają ciągłość elektryczną między konstrukcją, a ramami paneli

• 3 możliwości ułożenia balastu: kostki brukowe układane w dolnych ceownikach, bloczki betonowe układane na zatrzaskowych regulowanych stopach balastowych, bloczki betonowe układane w blaszanych korytach wzdłuż paneli

• konstrukcja umożliwia montaż paneli o dowolnej długości i szerokości do 1150 mm

• 3 stopniowa regulacja kąta pochylenia paneli z oznaczeniem kąta na dolnym profilu - 10°, 15°, 20°

• aerodynamiczny kształt konstrukcji z osłonami wiatrowymi znacznie zmniejsza wymagany ciężar balastu

Gwarancja
Firma BAKS obejmuje 10 letnim okresem gwarancyjnym
elementy wchodzące w skład konstrukcji wsporczej,
wyłącznie przy spełnieniu wszystkich warunków gwarancji
producenta.
